Systembase Multi-1/USB all 工业级USB转串口转换器
工业级USB转RS232/RS422/RS485串口转换器
串口接口 RS232 / RS422 / RS485
USB USB 规范 Rev 2.0，Full-Speed
核心特性
- 通信速率：最高 921.6Kbps
- 关键功能：自动收发切换（Auto Toggling）、斜率限制（Slew Rate Limiting）
- 防护等级：±15kV ESD（HBM）
- 工作温度：-40 ~ 85℃
产品概述
Multi-1/USB all 是一款 USB 转串口转换器，可通过 PC 的 USB 口扩展一个串口（COM）。它在一个端口上同时支持 RS232、RS422 和 RS485 通信，借助 USB 接口实现轻松安装与移除。此外，配备 TX/RX LED 指示灯，可直观监控通信状态，并支持最高 921.6Kbps 的通信速率。这款多功能设备可用于工业现场、医疗设施和楼宇自动化等各种环境的控制与监控，无需任何软件修改。
功能特点
- 锁扣式 USB 线应用：SystemBase USB 转串口产品均配备锁扣式 USB 线。接口处的可靠锁定机构可防止 USB 因外部冲击而意外断开。凭借与标准 USB 接口出色的兼容性和易用性，被广泛应用于严苛的工业环境。
- 自动收发切换的便利性：为 RS422/RS485 通信提供自动收发切换功能，可防止 RS422 多站配置或 RS485 网络中的输出信号冲突。由于该功能在硬件层面实现，只需通过开关配置接口模式，自动收发切换便会自动启用以匹配所选模式，最大限度提升用户便利性。
- 斜率限制功能：针对 RS422/RS485 数据通信，具备抑制数据传输期间电磁辐射的斜率限制功能。启用后，该功能抑制高频信号，减少电磁辐射造成的外部影响，有效防止医院、实验室等对 EMI 高度敏感环境中设备发生故障。请注意，根据具体通信环境，通信速率可能会受限。
技术规格
总线接口
| 项目 | 参数 |
|---|---|
| 规格 | USB 规范 Rev 2.0，Full-Speed |
串口参数
| 项目 | 参数 |
|---|---|
| 接口 | RS232 / RS422 / RS485 |
| 端口数 | 1 |
| 最大通信速率 | 最高 921.6Kbps |
| 信号线 | RS232：TXD、RXD、RTS、CTS、DTR、DSR、DCD、RIRS422：TXD+、TXD-、RXD+、RXD-RS485：TRXD+、TRXD- |
| 数据位 | 7、8 |
| 停止位 | 1、2 |
| 校验 | 无、偶、奇 |
| RS422 模式 | 点对点、多站（Multi-Drop） |
| RS485 模式 | 非回显、回显 |
| 防护 | ±15kV ESD（HBM） |
软件参数
| 项目 | 参数 |
|---|---|
| 操作系统 | Windows 7 或更高版本、Windows Server 2008 或更高版本 |
硬件参数
| 项目 | 参数 |
|---|---|
| 指示灯 | TXD（绿色）、RXD（红色） |
| 尺寸 | 49（宽）× 39（长）× 16.3（高）mm |
| 重量 | 总重 50g / 产品净重 40g |
| 开关 | DIP 拨码开关 4P（用于配置） |
| 线长 / 线径 | 600mm / Φ3.5mm |
| 控制器 | FT231XQ |
| 板载接口 | DB9 公头 |
工作环境与认证
| 项目 | 参数 |
|---|---|
| 工作温度 | -40 ~ 85℃ |
| 存储温度 | -40 ~ 85℃ |
| 湿度 | 5% ~ 95%，无凝结 |
| 认证 | CE、FCC、KC |

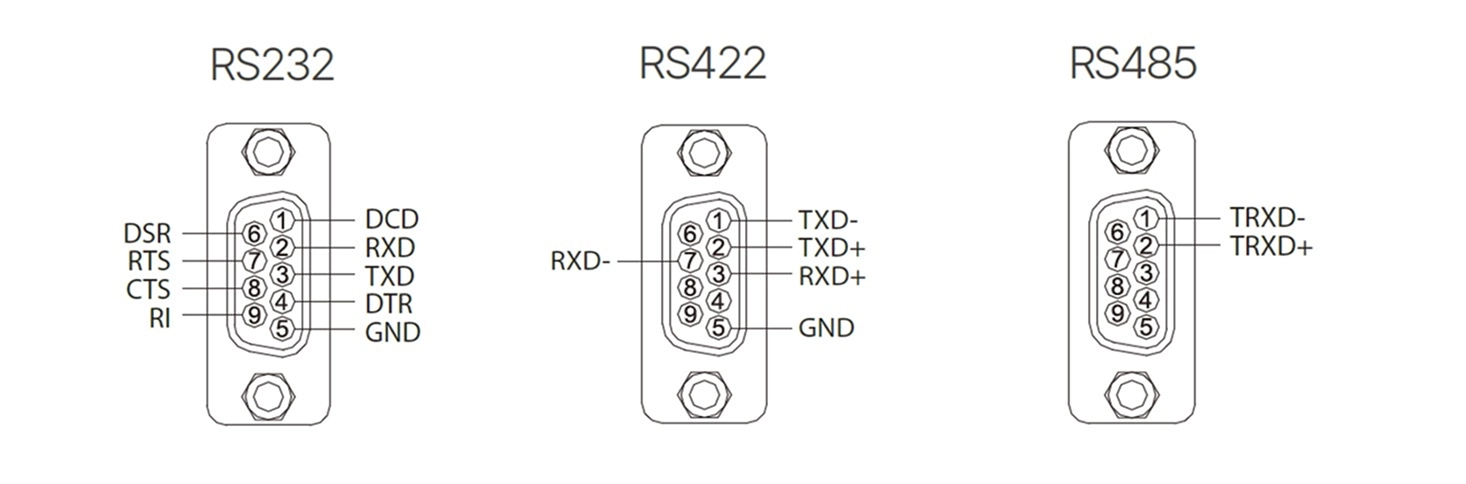

引脚图

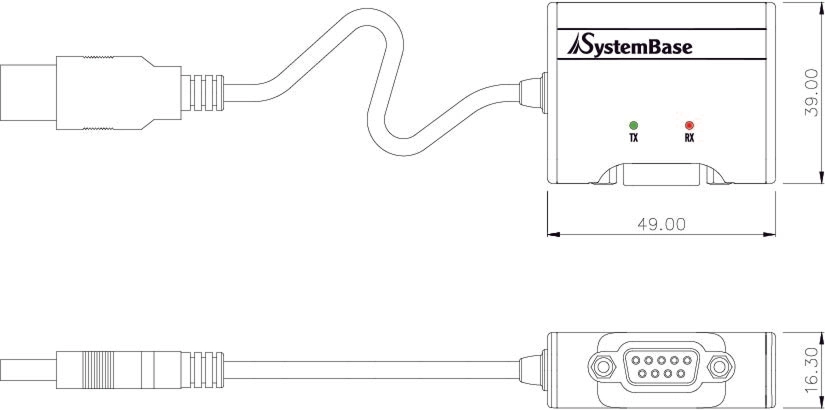

三维图
