Systembase Multi-1/USB COMBO 工业级USB转RS422/RS485串口转换器
工业级USB转RS422/RS485串口转换器
串口接口 RS422 / RS485（Combo）
USB USB Rev 2.0 Full-Speed
核心特性
- 通信速率：最高 921.6Kbps
- 关键功能：自动收发切换（Auto Toggling）、斜率限制（Slew Rate Limiting）
- 防护等级：±15kV 浪涌保护
- 工作温度：-40 ~ 85℃
产品概述
Multi-1/USB Combo 是一款串口通信适配器，可通过 USB 轻松快速地为系统添加串行通信端口。它支持 USB Full-Speed 和最高 921.6Kbps 的串口通信速率，内置 ±15kV 浪涌保护器，兼具兼容性与稳定性。串口通信状态 LED 指示灯与简洁设计相得益彰，同时也是实用的调试辅助工具。Multi-1/USB Combo 广泛应用于研发、办公自动化和工厂自动化等场景。
背面的 DIP 拨码开关可轻松选择 RS422 点对点模式或多站（Multi-Drop）模式、RS485 回显模式或非回显模式，以及终端电阻开 / 关，以适应通信线路条件。
功能特点
- 便捷的自动收发切换：为 RS422/RS485 通信提供自动收发切换功能，可防止配置 RS422 多站网络或运行于 RS485 网络时输出信号之间的电气冲突。由于该功能在硬件层面实现，只需用开关设置接口模式，自动收发切换便会针对该模式自动启用，方便省心。
- 斜率限制（Slew Rate Limiting）：具备抑制 RS422/RS485 通信期间电磁辐射的斜率限制功能。启用该功能后，最大通信速率限制为 250Kbps。有助于防止医院、研究机构等对 EMI 敏感环境中运行的设备发生故障并提供保护。
技术规格
总线接口
| 项目 | 参数 |
|---|---|
| 规格 | USB 规范 Rev 2.0，Full-Speed |
串口参数
| 项目 | 参数 |
|---|---|
| 接口 | RS422/RS485（Combo） |
| 端口数 | 1 |
| 最大通信速率 | 最高 921.6Kbps |
| 信号线 | RS422：TXD+、TXD-、RXD+、RXD-、RI（+5V 不可用）RS485：TRXD+、TRXD- |
| 数据位 | 7、8 |
| 停止位 | 1、2 |
| 校验 | 无、偶、奇 |
| 线长 / 线径 | 600mm / Φ3.5mm |
| 防护 | ±15kV 电涌自我保护 |
| 信号冲突预防 | 硬件控制的自动收发切换 |
软件参数
| 项目 | 参数 |
|---|---|
| 操作系统 | Windows 7 或更高版本、Windows Server 2008 或更高版本、Linux |
| 工具程序 | TestView |
硬件参数
| 项目 | 参数 |
|---|---|
| 控制器 | FT231XQ |
| 板载接口 | DB9 公头 |
工作环境与认证
| 项目 | 参数 |
|---|---|
| 工作温度 | -40 ~ 85℃ |
| 存储温度 | -40 ~ 85℃ |
| 湿度 | 5% ~ 95%，无凝结 |
| 认证 | CE、FCC、KC |

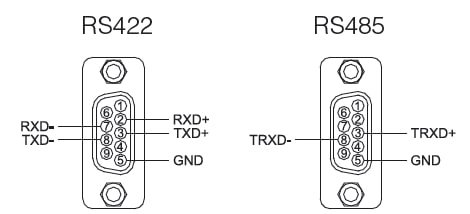

引脚图

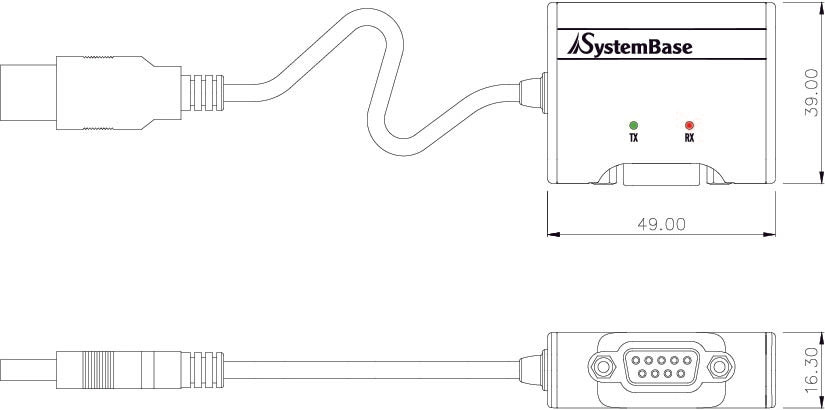

三维图
