Systembase sCAN 工业级RS232转CAN转换器
工业级RS232转CAN转换器
CAN 接口 CAN 2.0A / CAN 2.0B
串口接口 RS232（DB9 母头）
核心特性
- CAN 速率：最高 1Mbps
- 串口速率：最高 460.8Kbps
- 工具程序：CANView
- 工作温度：-40 ~ 85℃
产品概述
sCAN 是一款将 RS232 信号转换为 CAN 信号、并将 CAN 信号转换为 RS232 信号的转换器。其内置命令处理处理器，可解析串行数据命令以更改设置或收发 CAN 信号。CAN 收发命令也可以修改，使产品无需更改现有系统即可使用。命令可通过 COM 口终端发送，同时提供 CANView 以便更便捷地操作。CANView 是一款集成工具程序，支持通信环境设置、测试甚至固件升级。
功能特点
- ABOR（自动总线关闭恢复）：sCAN 提供 ABOR（Automatic Bus-Off Recovery）功能，可自动从 CAN 总线关闭（Bus-off）事件中恢复，确保出色的 CAN 通信可靠性。
- ID 掩码（ID Masking）：sCAN 可在硬件层面仅接收所需的 CAN ID，即掩码功能。在 CAN 通信中，接收到的 CAN ID 与掩码结合，可对 CAN 网络上所有 CAN 帧中需要监控的特定帧进行硬件过滤，有助于控制通信处理负载。可通过 COM 口终端或 CANView 配置此功能。
- CANView：为 sCAN 的配置与测试提供集成工具程序，用户可在 GUI 环境中轻松更改 sCAN 通信设置；同时支持测试与监控功能，可监控 CAN 总线数据或向其它设备发送数据。
- CANView 测试：基于 GUI 的工具，任何人都可通过直观菜单轻松配置设置；可监控和测试通过 sCAN 收发的中 CAN 数据，并支持将监控数据以 TXT 格式保存，便于数据分析。
- CANView 自动串口波特率检测：自动检测 sCAN 的串口通信环境，在用户忘记 sCAN 当前串口通信设置时尤为实用。
技术规格
串口总线接口
| 项目 | 参数 |
|---|---|
| 接口 | DB9 母头 |
| 串口数量 | 1 |
| 最高速率 | 460.8kbps |
CAN总线接口
| 项目 | 参数 |
|---|---|
| 接口 | DB9 公头 |
| 串口数量 | 1 |
| 最高速率 | 1Mbps |
| 信号线 | CAN_H（7）、CAN_L（2） |
软件参数
| 项目 | 参数 |
|---|---|
| 工具程序 | CANView |
| 操作系统 | Windows 7 或更高版本、Windows Server 2008 或更高版本 |
| 功能 | 测试 / 设置 / 固件升级 |
硬件参数
| 项目 | 参数 |
|---|---|
| 电源输入 | DB9 第 9 针或 CAN VBUS |
| 尺寸 | 60.3（长）× 43.9（宽）× 16.5（高）mm |
| 重量 | 50g |
工作环境与认证
| 项目 | 参数 |
|---|---|
| 工作温度 | -40 ~ 85℃ |
| 存储温度 | -40 ~ 85℃ |
| 湿度 | 5% ~ 90%，无凝结 |

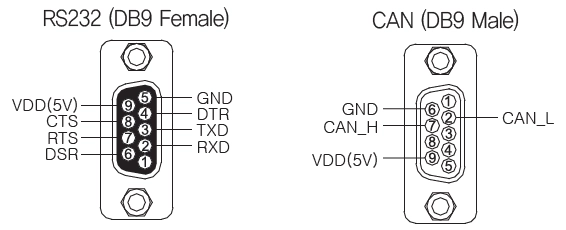

引脚图

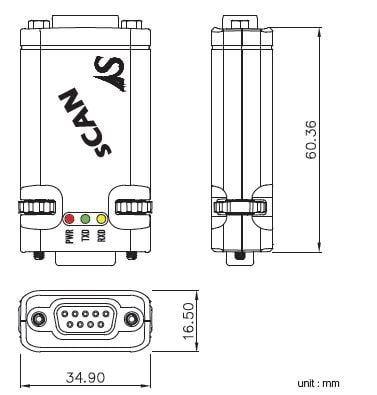

三维图
