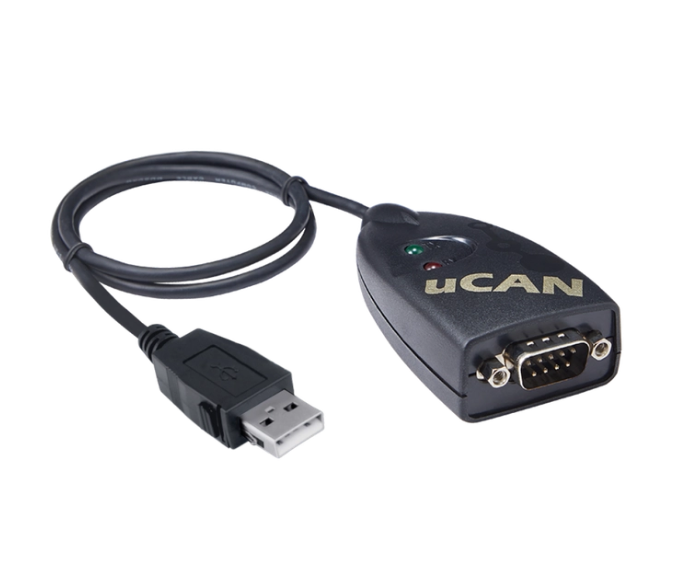

Systembase uCAN/Analyzer 工业级CAN转USB分析仪
工业级CAN转USB分析仪
CAN 接口 CAN 2.0A / CAN 2.0B
USB 接口 USB 2.0 高速 Type A
核心特性
- CAN 速率：最高 1Mbps
- 工具程序：uCAN View
- 电源：USB 总线供电
- 工作温度：-40 ~ 85℃
产品概述
uCAN 可通过 USB 口连接到 CAN 总线，收发 CAN 帧。产品提供 DLL 库，用户可直接对 uCAN 进行编程；通过 DLL 可轻松便捷地控制 uCAN。此外，还提供具备 GUI 环境、便于 CAN 帧分析的 Windows 应用程序 uCAN View，使 uCAN 可作为分析仪或激励器（Exerciser）使用。
uCAN View 通过过滤、排序和错误计数显示功能，让用户轻松分析 CAN 总线上的 CAN 帧。此外，CAN 帧发送功能（Exerciser）允许用户创建 CAN 帧并发送到其它 CAN 设备。其直观的基于帧的 UI 也使其成为分析 CAN 帧的便捷工具。
功能特点
- 识别为 HID（人机接口设备）：uCAN 被识别为 HID（Human Interface Device），如鼠标或键盘。在 Windows XP 或更高版本上无需单独驱动程序，连接 PC 即可立即使用。
- uCAN View – 激励器（Exerciser）：允许用户创建 CAN 帧并发送到其它 CAN 设备。最多可配置 4 个 CAN 帧，并以 1ms 间隔自动同步发送。还提供在收到指定 CAN 帧时以预定义 CAN 帧自动响应的功能，便于分析 CAN 设备对远程帧的行为。
- uCAN View – 分析器（Analyzer）：提供两种 CAN 帧显示方式：按捕获顺序显示；按每个 ID 显示最近捕获的帧。配合过滤功能（可按标准帧或扩展帧指定 ID 范围）和排序功能（按检测顺序或 ID 排序），可快速定位所需帧。
- uCAN View – 错误与详情视图：可查看 uCAN 的 TEC（发送错误计数）、REC（接收错误计数）和 LEC（最后错误代码）。双击 CAN 帧可打开帧详情视图（Frame Detail View），以位级显示 CAN 帧字段，便于需要位级分析的场景。
技术规格
USB总线接口
| 项目 | 参数 |
|---|---|
| 接口 | USB Type A |
| 线长 / 线径 | 600mm / Φ3.5mm |
| 规格 | USB 规范 Rev 2.0，高速 |
CAN总线接口
| 项目 | 参数 |
|---|---|
| 接口 | DB9 公头 |
| 端口数 | 1 |
| 最大通信速率 | 最高 1Mbps |
| 信号线 | CAN H（7）、CAN L（2） |
| 防护 | ±15kV 电涌自我保护 |
软件参数
| 项目 | 参数 |
|---|---|
| 工具程序 | uCAN View |
| 操作系统 | Windows 7/8/8.1/10（32/64 位）、Windows Server 2008 或更高版本 |
| 功能 | 过滤 / 排序 / 激励器 / 响应功能 |
硬件参数
| 项目 | 参数 |
|---|---|
| 电源 | USB 总线供电 |
| 尺寸 | 80（长）× 40（宽）× 23（高）mm |
| 重量 | 50g |
工作环境与认证
| 项目 | 参数 |
|---|---|
| 工作温度 | -40 ~ 85℃ |
| 存储温度 | -40 ~ 85℃ |
| 湿度 | 5% ~ 95%，无凝结 |
| 认证 | CE、KC |

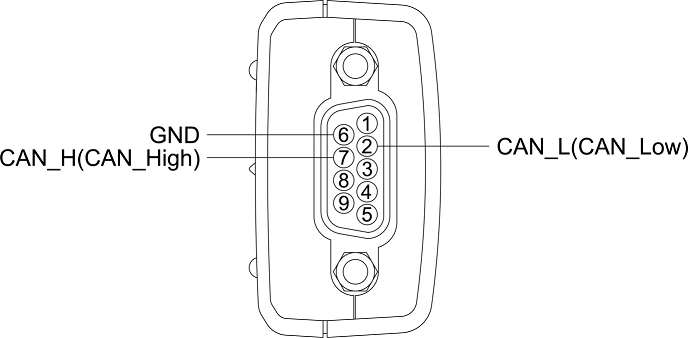

引脚图

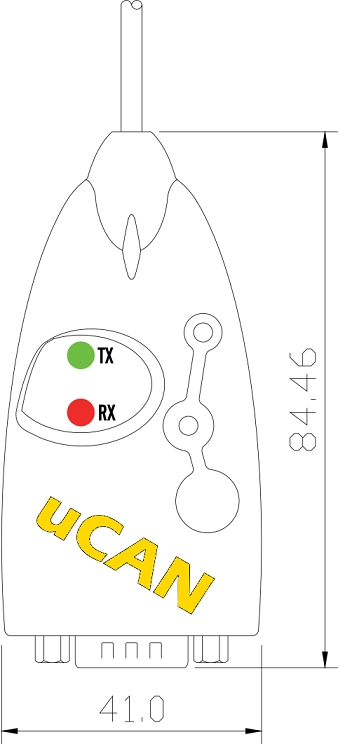

三维图
