Systembase eCAN 工业级CAN转以太网网关转换器
工业级CAN转以太网网关转换器
网络 1 × 10/100Mbps 以太网 RJ45 口
CAN 接口 CAN 2.0A / CAN 2.0B
核心特性
- CAN 速率：最高 1Mbps
- 协议：TCP、UDP、DHCP、ICMP、HTTP
- 管理方式：Web、eCANConfig、eCANView、COM Redirector
- 工作温度：-40 ~ 85℃
产品概述
eCAN 是一款紧凑型网关转换器，可通过以太网网络连接到 CAN 总线，收发 CAN 帧。eCAN 支持 CAN 2.0A/B 标准，是一款高性能网关转换器，CAN 侧支持最高 1Mbps、以太网侧支持最高 100Mbps 的通信速率。用户可通过基于 GUI 的集成工具 eCANView 和 eCANConfig 轻松操作产品。
SystemBase eCAN 提供 TCP/UDP 协议和 COM Redirector 程序，支持对网络中（TCP/IP）连接的 CAN 设备进行远程控制、监控和数据通信，使已连接的设备无需修改现有软件即可使用，是一款适用于各种应用的多功能网关转换器。
功能特点
- eCANView：基于 GUI 的集成测试 / 监控工具，可收发 CAN 数据。用户可按所需格式和间隔发送 CAN 数据，并利用接收数据进行监控；收发数据还可按用户设置保存，用于数据分析。
- 轻松灵活的配置支持：eCAN 提供适用于各种环境的配置方式。通过 Windows 工具 eCANConfig，可便捷地查看、更改和保存产品设置；通过基于网页的 Web 服务器，无论运行环境如何均可更改产品设置。
- 高性能与卓越可靠性：针对各种现场环境特性设计，对通过以太网口或 CAN 口进入的过电压等电冲击应用保护措施；采用高可靠性元件，兼具卓越可靠性与高性能。
- 多种软件工具支持：
- COM Redirector（虚拟串口程序）
- eCANView（测试和监控 CAN 与以太网口通信性能与稳定性）
- eCANConfig（简单易用的 Windows 配置工具）。
技术规格
网络参数
| 项目 | 参数 |
|---|---|
| 协议 | TCP、UDP、DHCP、ICMP、HTTP |

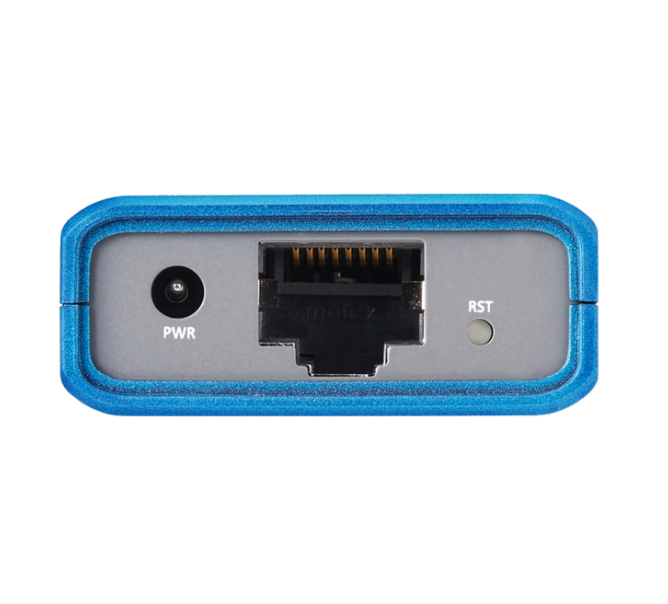

| 以太网 | 10/100Mbps，1 × RJ45 口 |
| 网络连接 | 静态 IP、DHCP |
CAN参数
| 项目 | 参数 |
|---|---|

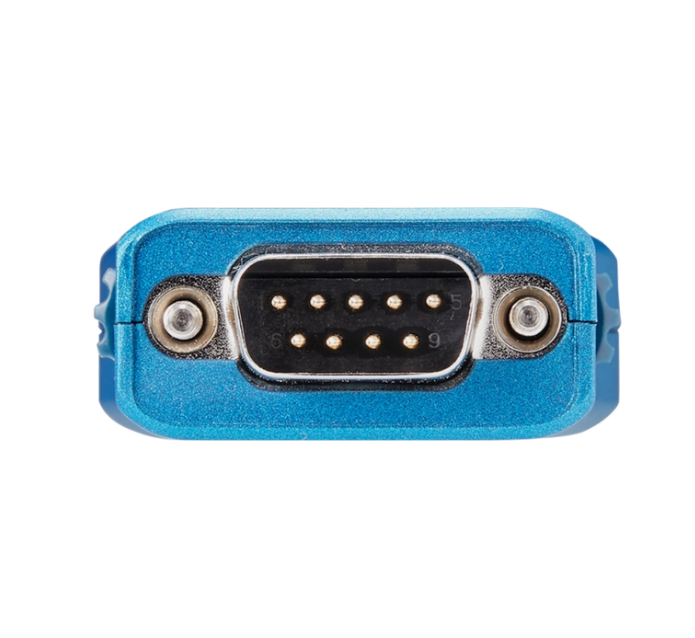

| 接口 | DB9 公头 |
| 端口数 | 1 口 |
| CAN 通信标准 | CAN 2.0A 和 2.0B |
| 最大通信距离 | 1km |
| 最大通信速率 | 1Mbps |
| 信号 | CAN_H、CAN_L、VDD、GND |
软件参数
| 项目 | 参数 |
|---|---|
| 操作系统 | RTOS |
| 配置 | Web、eCANConfig |
| 支持系统（工具） | Windows 7 或更高版本、Windows Server 2008 或更高版本 |
硬件参数
| 项目 | 参数 |
|---|---|
| 指示灯 | RDY、DATA、LNK |
| 电源 | DC 5V/1A 适配器，功耗 0.95W，外径 3.5mm、内径 1.35mm，可更换插头，支持 KC/CE/FCC/UL/UKCA/CCC/TÜV/PSE 认证 |
| 尺寸 | 40.9（宽）× 74（长）× 16.5（高）mm |
| 重量 | 33.9g |
工作环境与认证
| 项目 | 参数 |
|---|---|
| 工作温度 | -40 ~ 85℃ |
| 存储温度 | -40 ~ 85℃ |
| 湿度 | 5% ~ 95%，无凝结 |
| 认证 | FCC、CE、KC |

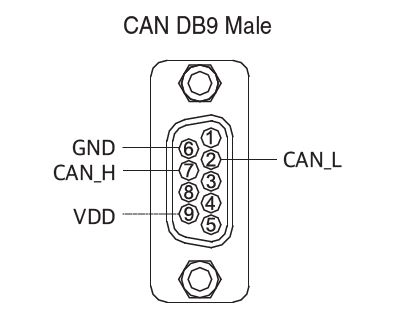

引脚图

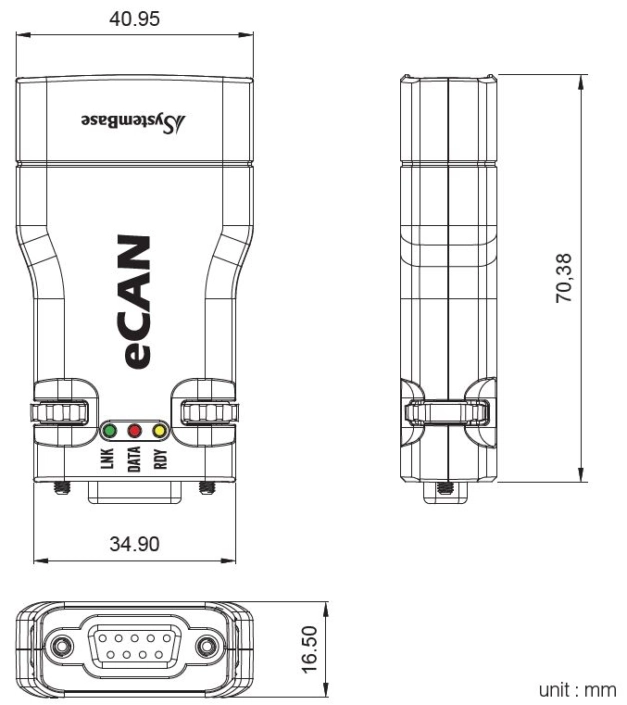

三维图
