Systembase sCAN/all-FD 工业级串口转CAN / CAN-FD转换器
工业级串口转 CAN / CAN-FD 转换器
串口接口 RS232 / RS422 / RS485
CAN 标准 Classical CAN 2.0A/B、CAN FD
核心特性
- CAN 速率：最高 8Mbps（CAN FD）
- 串口速率：最高 921.6kbps
- 工具程序：CAN FD Utility
- 工作温度：-40 ~ 85℃
产品概述
CAN 是为汽车等交通运输系统及工业应用开发的通信标准，是一项高可靠性通信技术。SystemBase sCAN/all-FD 是一款高性能转换器，可通过串口通信（RS232/RS422/RS485）使用 CAN（CAN FD）功能。
sCAN/all-FD 是支持 RS232、RS422 和 RS485 的 ALL 型型号，同时支持 Classical CAN 和 CAN FD，可在用户所需的任何环境中使用。此外，它提供对外部 ESD 和浪涌的防护，并支持工业级温湿度环境，是一款即使在工厂等对电子设备敏感的环境中也能可靠使用的高耐久性转换器。
功能特点
- CAN / CAN FD 支持：CAN 具有 ID 和优先级通信、通信错误检测、过滤等多种特性，广泛用于车辆、电梯等以人身安全为优先的应用。随着设备数量增加和数据量增长，传统 CAN 已无法完全满足需求，CAN FD（Flexible Data Rate，灵活数据速率）应运而生。与传统 CAN 相比，CAN FD 将数据有效负载提高到最多 64 字节，通信速度最高提升 8 倍。SystemBase sCAN/all-FD 是同时支持 CAN FD 和 CAN 的高性能转换器。
- 支持 RS232、RS422 和 RS485 的 ALL 型：sCAN/all-FD 采用 SystemBase 新开发的 ALL 收发器 SB300，用户可使用所需的任何串口接口；通过出色的保护功能和对工业温湿度环境的支持，确保在任何环境下可靠运行。
- 升级的 CAN 错误检查及 DAR、ABOR 附加功能：现场通信错误原因多样。CAN 在处理通信过程中发生的错误方面具有优势：暂时性错误会自动处理数据，持续性错误会在影响整条线路之前被自动排除。为改进此类问题，用户需要识别错误的数量和类型。sCAN/all-FD 内置通信错误检查机制，可有效用于故障排查。此外还提供 DAR（禁用自动重发）功能，可在发送错误发生时阻止自动重发，减轻 CAN 通信网络负载；借助 ABOR（自动总线关闭恢复）功能，可自动恢复总线关闭状态，根据用户期望的条件灵活使用。
技术规格
串口参数
| 项目 | 参数 |
|---|---|
| 标准 | RS232 / RS422 / RS485 |
| 串口 | 1 口（3.81mm 间距 5 位带插头接线端子） |
| 最大通信速率 | 921.6kbps |
| 信号线 | RS232：TXD、RXDRS422：TXD+、TXD-、RXD+、RXD-RS485：TRXD+、TRXD- |
| 数据位 | 7、8 |
| 停止位 | 1、2 |
CAN参数
| 项目 | 参数 |
|---|---|
| 标准 | ISO 11898-1:2015、ISO 11898-2:2016 |
| 规格 | Classical CAN（2.0A/B）、CAN FD |
| CAN 帧格式 | 标准 11 位 ID / 扩展 29 位 ID（CAN 2.0A/B） |
| CAN 口 | 1 口（3.81mm 间距 5 位带插头接线端子） |
| 最大通信速率（CAN） | 1Mbps |
| 最大通信速率（CAN FD） | 8Mbps |
| 信号 | CAN_H、CAN_L（VDD+、GND） |
防护参数
| 项目 | 参数 |
|---|---|
| ESD 静电放电 | ±15kV ESD（HBM） |
| 标准 | KS C 9610-4-2（ESD）、KS C 9610-4-4（EFT）、KS C 9610-4-5（浪涌） |
硬件参数
| 项目 | 参数 |
|---|---|
| 电源 | 5V 1A DC 输入，功耗 0.5W |
| 电源适配器规格 | 外径 Φ3.5mm、内径 Φ1.35mm |
| 尺寸 | 54（宽）× 72（长）× 28.4（高）mm |
| 重量 | 毛重 261g / 产品净重 100g |
| 指示灯 | RDY（红色）、DATA（绿色）、ERR（红色） |
| MTBF | 100,126,800 小时 |
软件参数
| 项目 | 参数 |
|---|---|
| 工具程序 | CAN FD Utility |
| 操作系统 | Windows 10 或更高版本 |
| 功能 | 测试 / 设置 / 固件升级 |
工作环境与认证
| 项目 | 参数 |
|---|---|
| 工作温度 | -40 ~ 85℃ |
| 存储温度 | -40 ~ 85℃ |
| 湿度 | 5% ~ 90%，无凝结 |

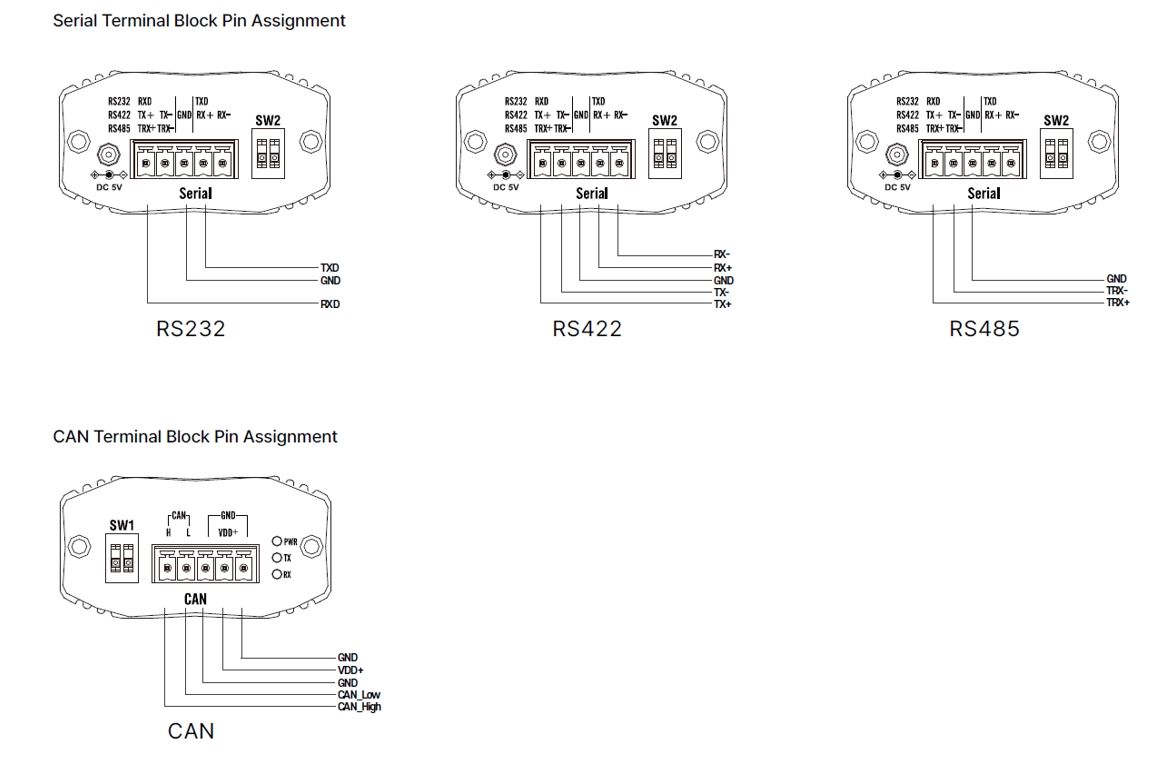

引脚图

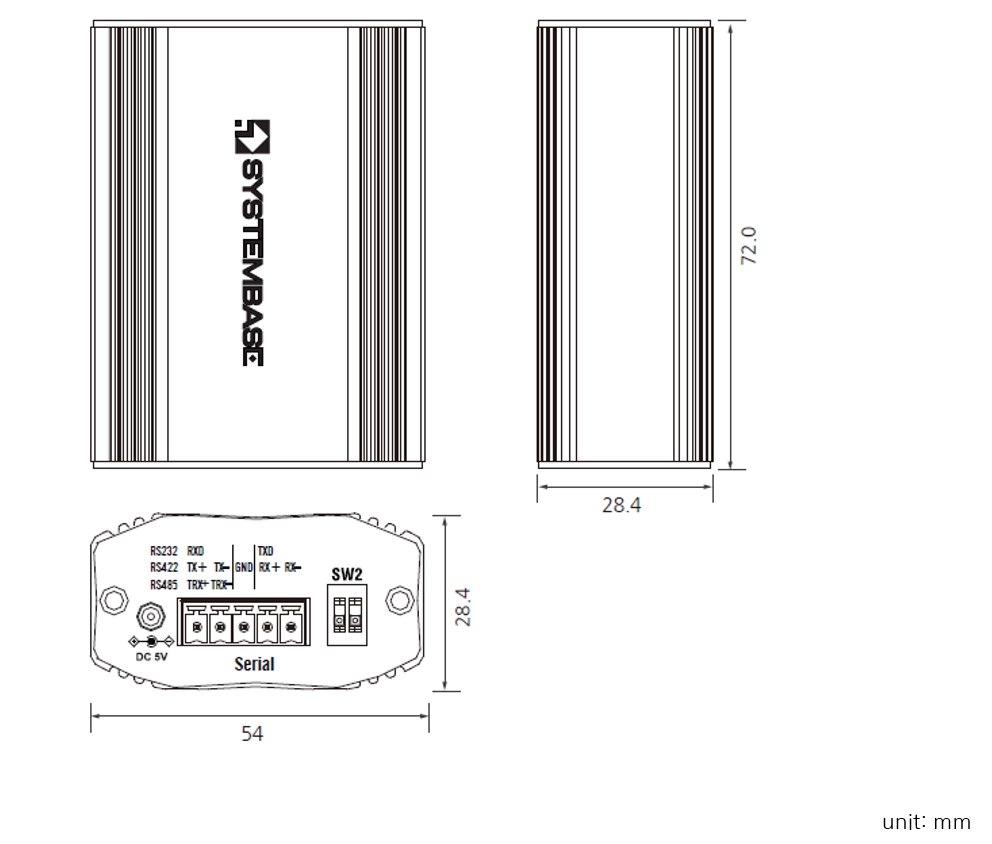

三维图
