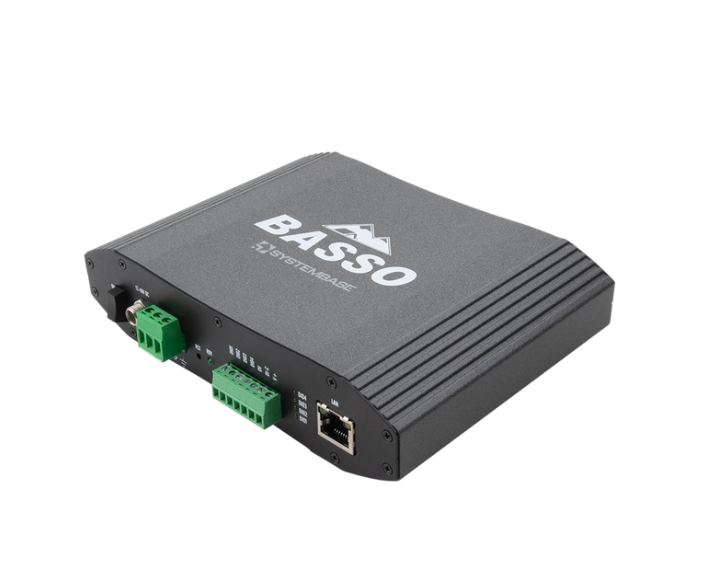

Systembase SG-3081TIL 工业级4端口继电器转以太网设备服务器
继电器端口 4 个 AC/DC 继电器端口
数字 I/O 4 路 DI 通道 / 4 路 DO 通道
以太网 1 × 10/100Mbps RJ-45 口
协议 Modbus TCP、RTU/ASCII、TCP、UDP
核心特性
- 管理方式：Web、SGConfig、RelayConfig
- 工作温度：-40 ~ 85℃
产品概述
SG-3081TIL 是一款可通过以太网（LAN）口经继电器随时随地控制远程设备电源和开关的产品。同时，还可利用数字输入 / 输出端口远程测量接触开关和传感器设备的运行状态。通过状态监控、信号控制和 MODBUS 等多种连接方式，它兼容网络连接环境中的各类 I/O 产品，适用于停车场控制、工厂设备电源控制、楼宇门禁与道闸控制以及自助终端（kiosk）电源控制等场景。外部设备可通过 Modbus 协议轻松控制。
SG-3081TIL 的核心特性在于：继电器可直接控制，或通过 DIO 输入 / 输出端口查看状态信息。通过直接施加数字输入信号即可开 / 关继电器触点，并通过数字输出信号查看继电器的当前开 / 关状态。
SystemBase SG-3081TIL 提供 COM Redirector 程序，支持对网络中（TCP/IP）连接的设备进行远程控制、监控和传感器控制，使连接的现有外部设备无需修改程序即可立即使用。
功能特点
- 基于网络的串口通信支持：可随时随地轻松控制网络中连接的远程设备。
- 高性能与卓越可靠性：针对不稳定的工业环境特性设计，采用过压过流保护措施和高可靠性元件，兼具卓越可靠性与高性能。
- 多种软件工具支持：COM Port Redirector（虚拟串口程序）、SGConfig™（配置网络环境与各串口运行环境）。
技术规格
网络参数
| 项目 | 参数 |
|---|---|
| LAN 口 | 1 × 10/100Mbps RJ-45 口 |
| 网络连接 | 静态 IP、动态 IP |
| 协议 | TCP、UDP、ICMP、DHCP、HTTP、IPv4 |
继电器参数
| 项目 | 参数 |
|---|---|

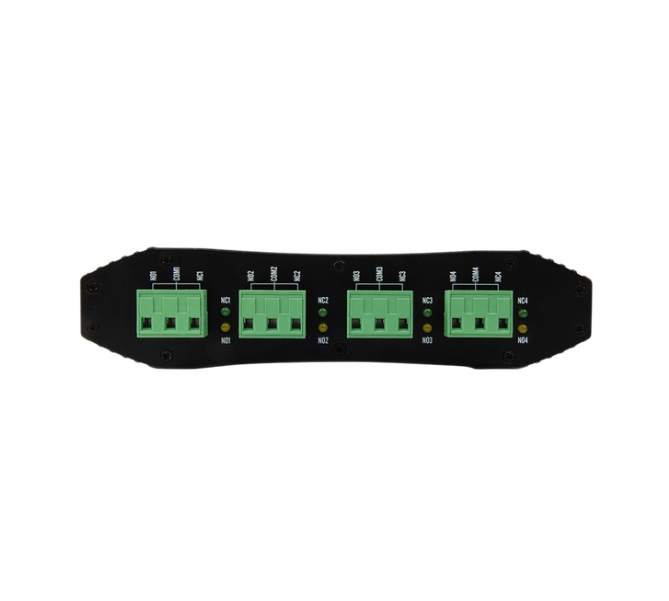

| 端口数 | 4 端口继电器 |
| 继电器 | AC/DC 继电器（NO/NC，250VAC/30VDC 16A） |
| 继电器寿命 | 额定负载下超过 100,000 次（电气寿命） |
数字输入参数
| 项目 | 参数 |
|---|---|
| 端口 | 4 通道（湿接点） |
| 模式 | DI 或事件计数器（1kHz） |
| 输入范围 | 5 ~ 24VDC（接线端子） |
数字输出参数
| 项目 | 参数 |
|---|---|
| 端口 | 4 通道（灌电流 / Sink） |
| 模式 | DO 或脉冲输出（500Hz） |
| 输出电流额定值 | 每通道 500mA |
| 最大电压 | 12 ~ 24VDC（接线端子） |
防护参数
| 项目 | 参数 |
|---|---|
| ESD 静电放电 | ±15kV ESD（HBM） |
| 标准 | KS C 9610-4-2（ESD）、KS C 9610-4-4（EFT）、KS C 9610-4-5（浪涌）：350W |
硬件参数
| 项目 | 参数 |
|---|---|
| 电源输入（可选） | 12 ~ 48V、1A 或更高 DC 输入；功耗：最大 6.0W / 工作 2.9W / 待机 1.0W |

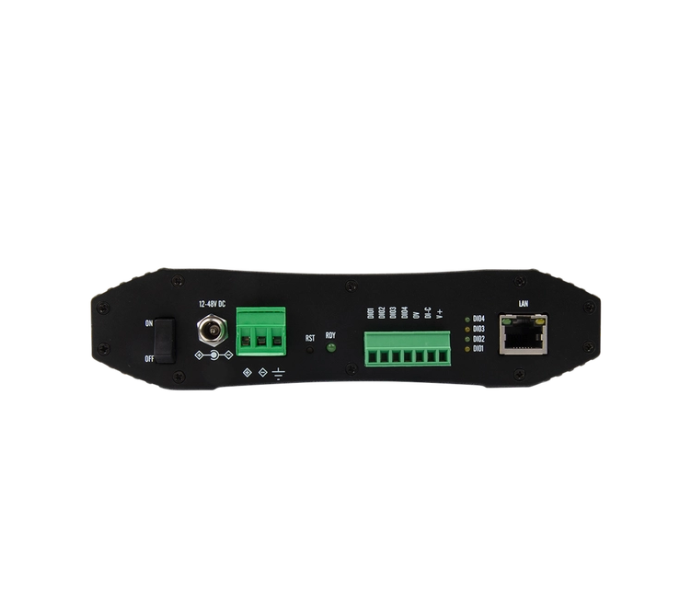

| 电源接口 | 外径 Φ5.5mm、内径 Φ2.1mm；接线端子（VCC/GND/FG），无极性 |
| 尺寸 | 170（宽）× 122（长）× 40（高）mm |
| 重量 | 毛重 940g / 产品净重 580g |
| 指示灯 | RDY（绿色）、NC（绿色）、NO（黄色） |
| MTBF | 181,019 小时 |
复位功能
| 按键时长 | 功能 |
|---|---|
| 小于 3 秒 | 系统配置模式 |
| 3 秒或以上 | 恢复出厂设置 |
软件参数
| 项目 | 参数 |
|---|---|
| 协议 | VCP（COM Redirector）、TCP（Server/Client）、UDP、Modbus TCP、ICMP、DHCP、HTTP |
| 管理工具 | Web、RelayConfig |
| 配置 | Web、SGConfig、RelayConfig |
| 支持系统 | Windows 7 或更高版本 |
工作环境
| 项目 | 参数 |
|---|---|
| 工作温度 | -40 ~ 85℃ |
| 存储温度 | -40 ~ 85℃ |
| 湿度 | 5% ~ 90%，无凝结 |

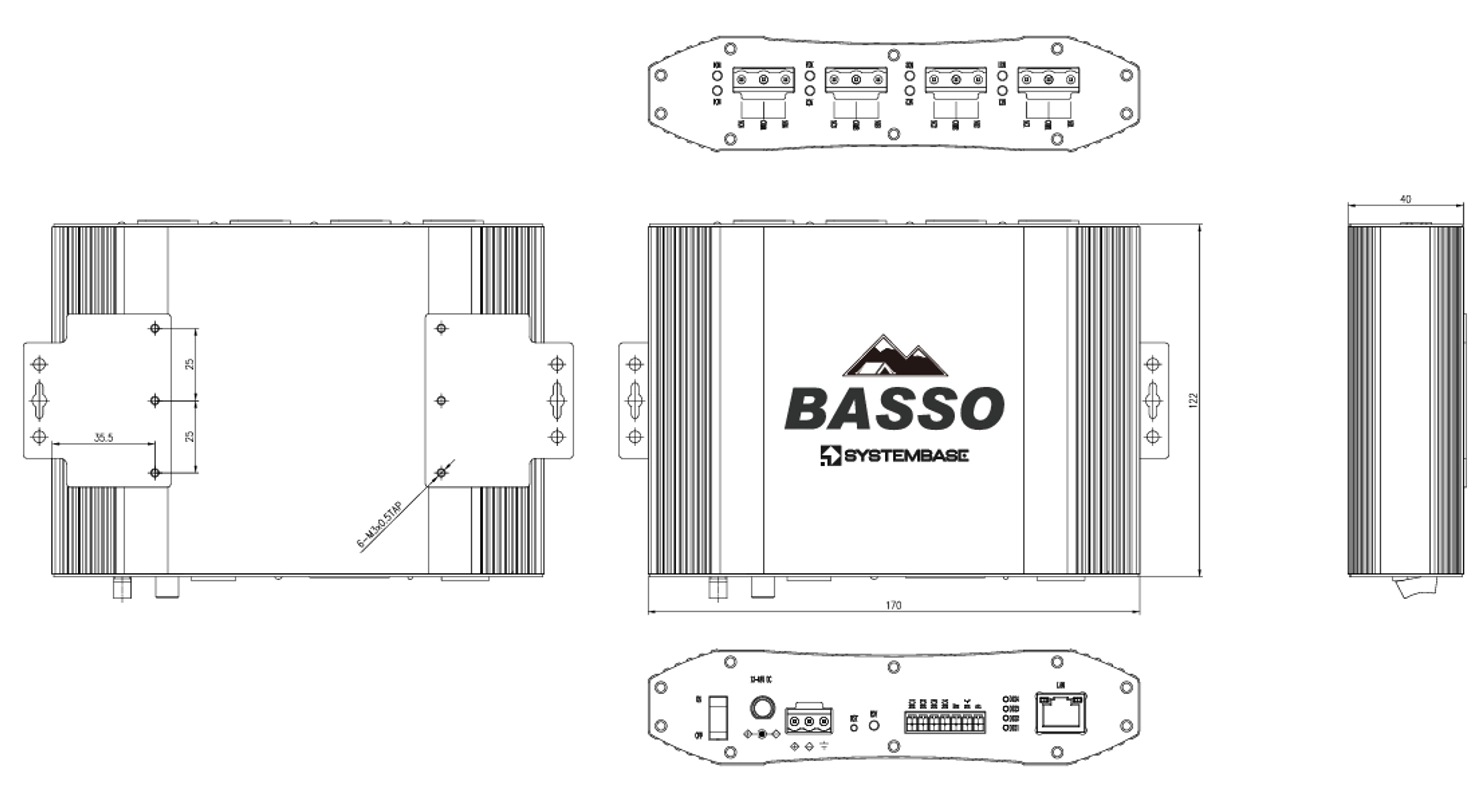

三维图
