Systembase BASSO-1040TL/DIO 工业级数字 I/O 转以太网转换器
工业级数字 I/O 转以太网转换器
数字输入 4 通道（湿接点）
数字输出 4 通道（灌电流 / Sink）

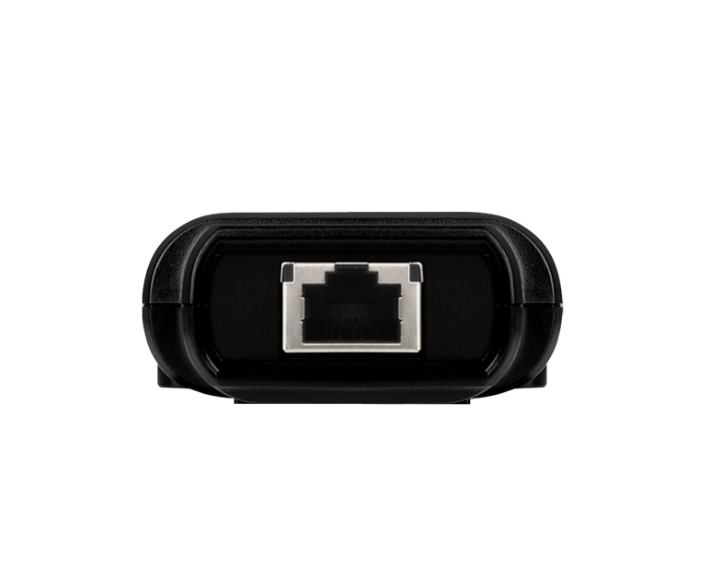

以太网 1 × 10/100Base-T (X) RJ45 口
协议 Modbus TCP、Modbus RTU/ASCII
核心特性
- 管理方式：Web、BASSO-IO Config
- 工作温度：-40 ~ 85℃
产品概述
BASSO-1040TL/DIO 是一款以太网转数字 I/O 转换器，可将工业现场广泛使用的接触开关、传感器、测量仪器或控制设备所连接的数字输入 / 输出设备接入以太网。在工厂等工业现场，数字输入 / 输出设备广泛应用于与 PLC 的通信以及通过 PLC 对机器和设施进行的控制与测量。BASSO-1040TL/DIO 支持对网络中（TCP/IP）连接的数字 I/O 设备进行远程控制和监控。内置 Modbus 协议，是一款可为各种用户环境提供可靠通信的多功能设备。
功能特点
- 基于网络的数字 I/O 设备控制：通过网络（TCP/IP）连接数字传感器和测量设备，可在任何联网位置对数字 I/O 设备进行监控和远程控制；支持 Modbus 协议，可满足各种用户环境的功能需求。
- 高性能与卓越可靠性：针对不稳定的工业环境特性设计，对通过输入 / 输出端口和串口进入的过电压等电冲击应用保护措施；采用高可靠性元件，兼具卓越可靠性与高性能。
- 多种软件工具支持：随附免费工具程序 BASSO-IO Config（简单易用的 Windows 配置工具，提供便捷的配置功能）。
技术规格
网络参数
| 项目 | 参数 |
|---|---|
| LAN | 1 × 10/100Base-T (X) RJ45 接口 |
| 协议 | Modbus TCP、Modbus RTU/ASCII、TCP、UDP、ICMP、DHCP、HTTP、IPv4 |
| 配置 | Web、BASSO-IO Config（Windows 工具） |
数字输入参数
| 项目 | 参数 |
|---|---|
| 端口 | 4 通道（湿接点） |
| 模式 | DI 或事件计数器（1kHz） |
| 输入电压 | 5 ~ 24V DC |
数字输出参数
| 项目 | 参数 |
|---|---|
| 端口 | 4 通道（灌电流 / Sink） |
| 模式 | DO 或脉冲输出（500Hz） |
| 输出电流 | 每通道 500mA |
| 最大电压 | 12 ~ 24V（接线端子） |
硬件参数
| 项目 | 参数 |
|---|---|
| 指示灯 | RDY（绿色）、SRL（红色）、DIO1 和 DIO3（绿色）、DIO2 和 DIO4（黄色） |
| 电源 | DC 5V ~ 24V，DC 插孔，功耗 120mW（DC 5V/1A 适配器，功耗 1W，外径 4.2mm、内径 1.35mm，可更换插头，支持 KC/CE/FCC/UL/UKCA/CCC/TÜV/PSE 认证） |
| 电路保护 | KS C 9610-4-2（ESD）：最高 ±15kV ESD（HBM）KS C 9610-4-4（EFT）：端口保护KS C 9610-4-5（浪涌）：350W 端口保护 |
| 隔离 | 1500Vrms，1 分钟 |
| 尺寸 | 99.3（宽）× 54.5（长）× 24.5（高）mm |
| 重量 | 68g |

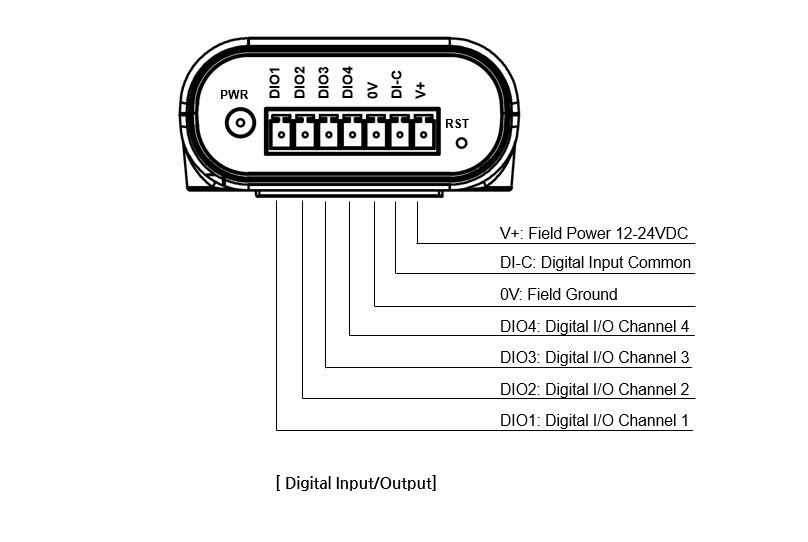

引脚图

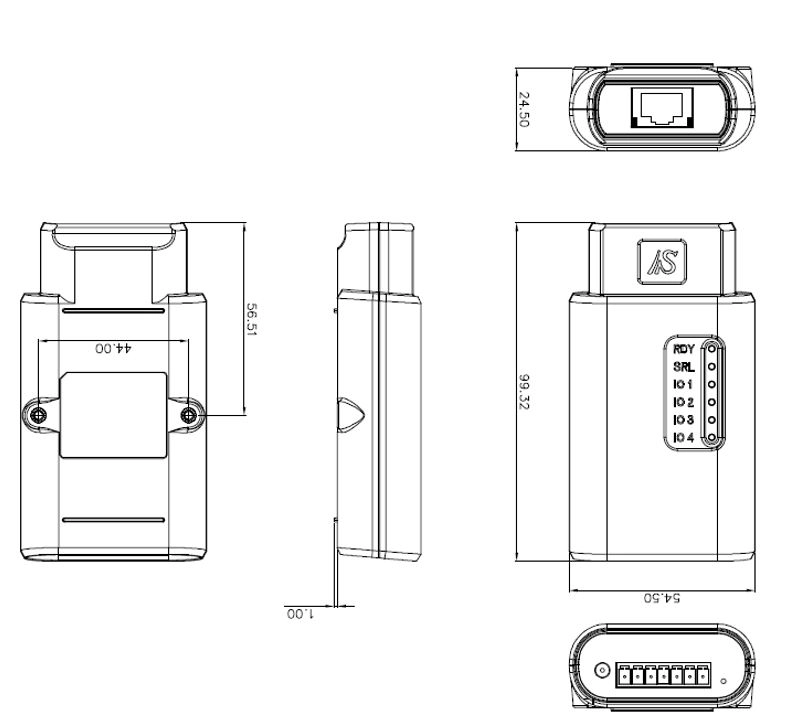

三维图
