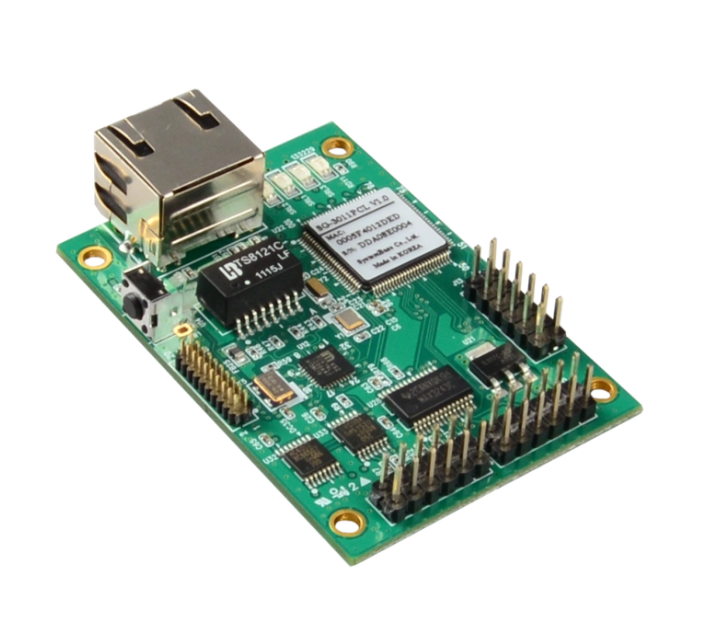

Systembase SG-3011PCL/ALL 工业级串口转以太网模块（排针型）
工业级串口转以太网模块
串口接口 RS232 / RS422 / RS485、LVTTL
以太网 1 × 10/100Mbps RJ45 口（Auto-MDIX）
协议 TCP、UDP、ICMP、DHCP、HTTP
核心特性
- 通信速率：最高 921.6Kbps
- 管理方式：Web、SGConfig™、COM Port Redirector
- 工作温度：0 ~ 70℃
产品概述
SG-3011PCL/ALL 是一款排针型设备服务器模块，可让串口在网络上随时随地使用。通过 LAN 口连接，支持最高 921.6Kbps 的串口通信速率，支持 RS232/RS422/RS485 串口通信标准。提供 COM Port Redirector 程序，支持对网络中（TCP/IP）连接设备的远程控制、监控和数据通信，无需修改现有软件即可立即使用连接的串行设备。适用于 POS、医院、工厂和楼宇等各类场景的控制、监控与自动化。
功能特点
- 基于网络的串口通信支持：可随时随地轻松通信、控制和监控网络中连接的远程串行设备。
- 高性能与卓越可靠性：紧凑型高性能串口设备服务器模块；针对不稳定的工业环境，采用高可靠性元件及多种过压过流保护措施。
- 多种软件工具支持：
- COM Port Redirector（虚拟串口程序）
- TestView™（测试串口和 LAN 口通信性能与稳定性）
- SGConfig™（配置网络环境和各串口运行环境）
技术规格
网络参数
| 项目 | 参数 |
|---|---|
| 协议 | TCP、UDP、Telnet、ICMP、DHCP、HTTP |
| LAN | 1 × 10/100Mbps RJ45 口（支持 Auto-MDIX） |
| 网络连接 | 静态 IP、DHCP |
串口参数
| 项目 | 参数 |
|---|---|
| 接口 | 间距 2.5mm 排针 |
| 接口类型 | RS232 / RS422 / RS485、LVTTL |
| 最大通信速率 | 最高 921.6Kbps |
| 信号 |
RS232：TX、RX、GND、RTS、CTS、DTR、DSR、DCD、RIR S422：TX+、TX-、RX+、RX- RS485：TRX+、TRX- LVTTL：TXD、RXD、RTS、CTS |
| 数据位 | 8 |
| 停止位 | 1、2 |
| 校验位 | 无、偶、奇 |
| 流控 | RTS/CTS、XON/XOFF |
软件参数
| 项目 | 参数 |
|---|---|
| 操作系统 | RTOS |
| 管理工具 | COM Port Redirector、TestView™、SGConfig、Web |
| 配置 | Web、SGConfig |
| 安全 | SSH |
| 支持系统 | Windows 7 或更高版本、Windows Server 2008 或更高版本 |
硬件参数
| 项目 | 参数 |
|---|---|
| 指示灯 | RDY（就绪）、SRL1、SRL2、SRL3（串口） |
| 电源输入 | DC 5V 适配器，功耗 1.2W |
| GPIO | 6 个 |
| 尺寸 | 46（宽）× 77.5（长）× 25（高）mm |
| 重量 | 20.7g |
工作环境
| 项目 | 参数 |
|---|---|
| 工作温度 | 0 ~ 70℃ |
| 存储温度 | -60 ~ 150℃ |
| 湿度 | 5% ~ 95%，无凝结 |

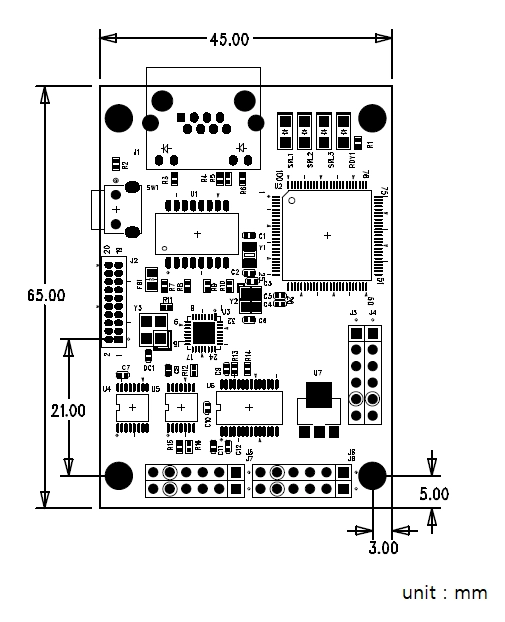

尺寸图
