Systembase SG-2041DIL/ALL 工业级 4 端口串口转以太网设备服务器

工业级串口转以太网设备服务器
ꄴ前一个： Systembase SG-2041RIL/ALL 工业级 4 端口串口转以太网设备服务器（RJ45 串口）
ꄲ后一个： Systembase SG-2021RIL/ALL 工业级2端口串口转以太网设备服务器（RJ45 串口）

串口接口 RS232 / RS422 / RS485（4 口，DB9）

以太网 2 × 10/100Mbps RJ45

协议 Modbus RTU/ASCII、Modbus TCP



核心特性

  • 通信速率：最高 921.6Kbps
  • 管理方式：Web、SSH、Telnet、SNMP、PortView™
  • 工作温度：-40 ~ 85℃



产品概述

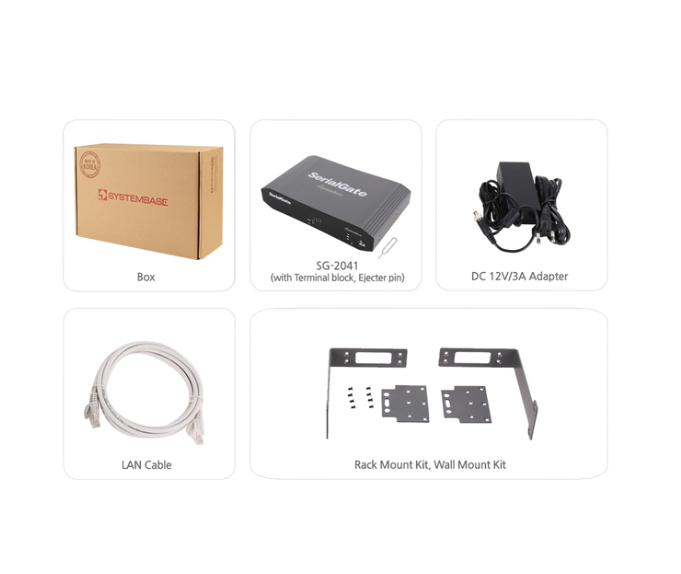

SG-2041DIL/ALL 是一款 4 端口设备服务器，可让 DB9 型串口在以太网网络上随时随地使用。通过以太网口连接，支持最高 921.6Kbps 串口通信速率，默认提供 RS232/RS422/RS485 串口通信标准和 Modbus。产品随附机架安装套件，可安装于 19 英寸机架。SystemBase SG-2000 系列是适用于 POS、医院、工厂和楼宇等各类场景控制、监控与自动化的多功能设备服务器。



功能特点

  • 面向工业环境的双电源系统：提供工业级冗余双电源系统，可通过接线端子或 DC 电源适配器灵活配置电源输入；SG-2000 系列 DC 适配器采用螺丝型锁环防止电源插头脱落；已通过 -40℃ ~ 85℃ 的 IEC60028-2-33 温度循环测试及 IEC60068-2-30 温湿度环境测试。
  • 增强的浪涌与 ESD 防护：提供符合 IEC61000-4-2（ESD 4 级）标准的 ESD 保护（±8kV 接触放电、±15kV 空气放电、±15kV HBM）；针对电源输入和网络接口的过电流，提供符合 IEC 61000-4-4（40A）和 IEC 61000-4-5（24A）标准的浪涌保护。
  • 多种软件工具支持：COM Port Redirector、PortView™、TestView™、SGConfig。



技术规格

网络参数

项目 参数
协议 TCP、UDP、Telnet、ICMP、DHCP、TFTP、HTTP、SNMP、SSH、SSL、Modbus TCP
LAN 2 口 10/100Mbps RJ45（支持 Auto-MDIX）
网络连接 静态 IP、DHCP



串口参数

项目 参数
端口数 4 个串口（DB9）
接口 RS232 / RS422 / RS485
最大通信速率 最高 921.6Kbps
数据位 5、6、7、8
停止位 1、2
校验位 无、偶、奇
流控 RTS/CTS、XON/XOFF



软件参数

项目 参数
操作系统 嵌入式 Linux
管理工具 COM Port Redirector、PortView™、TestView™、SGConfig、Web、SNMP
配置 Web、SSH、Telnet、SGConfig
安全 SSH
支持系统 Windows 7 或更高版本、Windows Server 2008 或更高版本



硬件参数

项目 参数

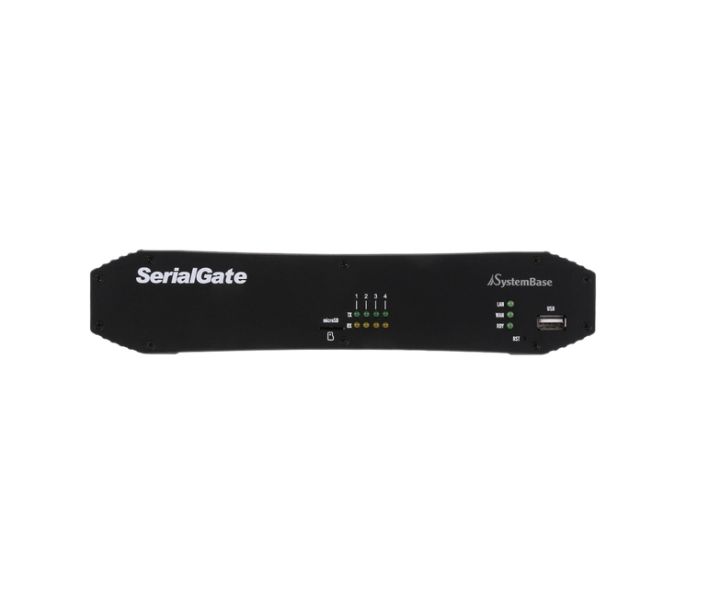

指示灯 RDY（就绪）、Serial（TxD/RxD）、WAN、LAN
电源输入 DC 12V ~ 48V，接线端子（VCC/GND/FGND），功耗 3.6W（标配 DC 12V/3A 螺丝锁紧型适配器，外径 5.5mm、内径 2.1mm，AC 电源线连接型，支持 KC/CE/FCC/UL/UKCA/CCC/TÜV/PSE 认证）
MTBF 181,019 小时
尺寸 237（宽）× 143.6（长）× 48.7（高）mm
重量 963.8g（ALL）、955.0g（232）



工作环境与认证

项目 参数
工作温度 -40 ~ 85℃
存储温度 -60 ~ 150℃
湿度 5% ~ 95%，无凝结
认证 KC

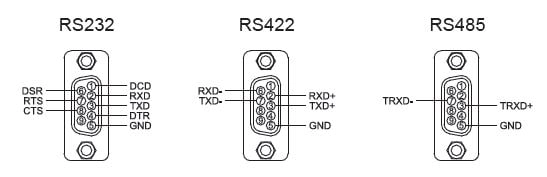

引脚图



SG-2041DIL/ALL

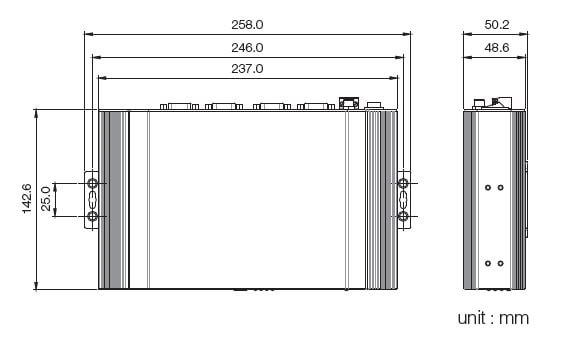

尺寸图

SG-2041DIL/ALL
