Systembase sLAN/all-PoE V2.0 工业级串口转以太网PoE转换器
工业级串口转以太网PoE转换器
串口接口 RS232 / RS422 / RS485
以太网 10/100Mbps RJ45，1 口
PoE 支持 IEEE 802.3af PoE
核心特性
- 通信速率：串口最高 921.6Kbps / 以太网最高 100Mbps
- 管理方式：Web、SGConfig、COM Port Redirector
- 防护等级：最高 ±8kV ESD 静电放电保护
- 工作温度：-40 ~ 85℃
产品概述
sLAN/all PoE V2.0 是一款超紧凑型串口转以太网 PoE 转换器，为支持 RS232、RS422 和 RS485 的设备提供以太网通信及 PoE（以太网供电）功能。它支持 IEEE 802.3 10/100Base-TX 和 IEEE 802.3af PoE 标准，可通过 DB9 串口接口轻松连接各种工业设备。支持最高 921.6Kbps 的串口通信速率和最高 100Mbps 的以太网通信速率，可将现有串行设备扩展至网络环境。
功能特点
- 基于网络的串口通信支持：通过 COM Port Redirector 创建虚拟 COM 端口，无需修改现有串口程序即可建立基于以太网网络的串口通信环境。
- 通过 PoE 轻松安装：支持 IEEE 802.3af PoE，单根以太网线即可同时完成数据传输和供电，在难以单独布设电源的工业现场或远程安装环境中，实现更高效便捷的网络配置。
- 高性能与卓越可靠性：针对不稳定工业环境设计，对以太网口和串口可能进入的电冲击提供防护；内置最高 ±8kV ESD 保护，采用高可靠性元件，确保工业环境下的稳定通信性能。
- 多种软件工具支持：COM Port Redirector、SGConfig、TestView™（测试串口通信状态与性能）。
技术规格
网络参数
| 项目 | 参数 |
|---|---|
| LAN 口 | 1 口，10/100Mbps RJ45 |
| 网络连接 | 静态 IP、动态 IP |
| 协议 | TCP、UDP、ICMP、DHCP、HTTP、IPv4 |
串口参数
| 项目 | 参数 |
|---|---|
| 串口数 | 1 口，DB9 公头，RS232/RS422/RS485 |
| 最大波特率 | 最高 921.6Kbps |
| 数据位 | 8 |
| 停止位 | 1、2 |
| 校验 | 无、偶、奇 |
| 流控 | RTS/CTS |
| 信号 |
RS232：TXD、RXD、RTS、CTS、DTR、DSR、DCD、RI、GND RS422：TXD+、TXD-、RXD+、RXD-、GND RS485：TRXD+、TRXD- |
防护参数
| 项目 | 参数 |
|---|---|
| ESD 静电放电 | 接触放电：最小 ±2kV / 最大 ±4kV；空气放电：最小 ±2kV / 最大 ±8kV |
| 标准 | KS C 9610-4-2（ESD）、KS C 9610-4-4（EFT）、KS C 9610-4-5（浪涌） |
硬件参数
| 项目 | 参数 |
|---|---|
| 电源输入（可选） | PoE 48V 输入：工作与待机 0.6W；DC 输入：5V、1A 或更高；功耗：最大 1.2W / 工作 1.0W / 待机 0.9W |
| 电源接口 | 外径 Φ3.5mm、内径 Φ1.35mm |
| 尺寸 | 54.5（宽）× 102.5（长）× 24.5（高）mm |
| 重量 | 毛重 317g / 产品净重 77g |
| 指示灯 | RDY（黄色）、TXD（绿色）、RXD（红色） |
| MTBF | 1,448,154 小时 |
软件参数
| 项目 | 参数 |
|---|---|
| 操作系统 | RTOS |
| 管理工具 | Web、TestView™ |
| 配置 | Web、SGConfig |
| 支持系统 | Windows 7 或更高版本 |
工作环境
| 项目 | 参数 |
|---|---|
| 工作温度 | -40 ~ 85℃ |
| 存储温度 | -40 ~ 85℃ |
| 湿度 | 5% ~ 90%，无凝结 |

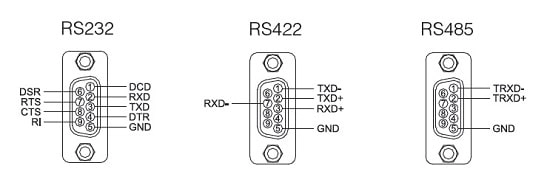

引脚图
三维图
