Systembase sLAN/all 工业级串口转以太网转换器（超小型）
工业级串口转以太网转换器（超小型）
串口接口 RS232 / RS422 / RS485
以太网 10/100Mbps RJ45
核心特性
- 通信速率：最高 921.6Kbps
- 管理方式：Web、SGConfig、COM Redirector
- 防护等级：最高 ±8kV ESD 静电放电保护
- 工作温度：-40 ~ 85℃
产品概述
sLAN/all 是一款超紧凑型串口转以太网转换器，可为使用 RS232、RS422 或 RS485 的设备添加以太网连接功能。它支持 IEEE 802.3 10/100Base-TX 标准，将 RS232、RS422 和 RS485 接口集于一体，可轻松与各类工业设备集成。它支持通过 TCP/IP 网络进行远程控制、数据采集和监控，其 COM Redirector 工具程序可让现有基于串口的程序无需任何软件修改即可直接运行。
功能特点
- 基于网络的串口通信：将远程 RS232、RS422 或 RS485 设备接入以太网，使通信、控制与监控更加便捷；现有串行设备可集成到网络系统中，实现更高效的设施与设备运行环境。
- 高性能与卓越可靠性：作为超紧凑型工业转换器，内置针对过电压和静电放电的 ESD 保护，在广泛的工业条件下提供稳定的通信性能；高可靠性元件与设计确保长期稳定运行。
- 全面的软件工具支持：
- COM Port Redirector（通过网络创建虚拟 COM 端口，现有串口程序无需修改即可直接运行）；
- SGConfig（Windows 配置工具，便于设置网络与串口通信参数）。
技术规格
网络参数
| 项目 | 参数 |
|---|---|
| LAN 口 | 1 口，10/100Mbps RJ45 |
| 网络连接 | 静态 IP、动态 IP |
| 协议 | TCP、UDP、ICMP、DHCP、HTTP、IPv4 |
串口参数
| 项目 | 参数 |
|---|---|
| 端口数 | 1 口，DB9 公头（RS232 / RS422 / RS485） |
| 最大通信速率 | 最高 921.6Kbps |
| 数据位 | 8 |
| 停止位 | 1、2 |
| 校验 | 无、偶、奇 |
| 流控 | RTS/CTS |
| 信号 |
RS232：TXD、RXD、RTS、CTS、DTR、DSR、DCD、RI、GND RS422：TXD+、TXD-、RXD+、RXD-、GND RS485：TRXD+、TRXD- |
防护参数
| 项目 | 参数 |
|---|---|
| ESD 静电放电 | 接触放电：±2kV ~ ±4kV；空气放电：±2kV ~ ±8kV |
| 标准 |
KS C 9610-4-2（ESD） KS C 9610-4-4（EFT） KS C 9610-4-5（浪涌） |
硬件参数
| 项目 | 参数 |
|---|---|
| 电源输入 | DC 5V、1A 或更高；最大 1.25W / 工作 1W / 待机 0.5W |
| 电源接口 | 外径 Φ3.5mm / 内径 Φ1.35mm |
| 尺寸 | 54（宽）× 72.0（长）× 28.4（高）mm |
| 重量 | 总重 322g / 产品净重 100g |
| 指示灯 | RDY（黄色）、TXD（绿色）、RXD（红色） |
| MTBF | 1,448,154 小时 |
软件参数
| 项目 | 参数 |
|---|---|
| 操作系统 | RTOS |
| 管理工具 | Web、TestView™ |
| 配置 | Web、SGConfig |
| 支持系统 | Windows 7 或更高版本 |
工作环境与认证
| 项目 | 参数 |
|---|---|
| 工作温度 | -40 ~ 85℃ |
| 存储温度 | -40 ~ 85℃ |
| 湿度 | 5% ~ 95%，无凝结 |
| 认证 | KC |
引脚图

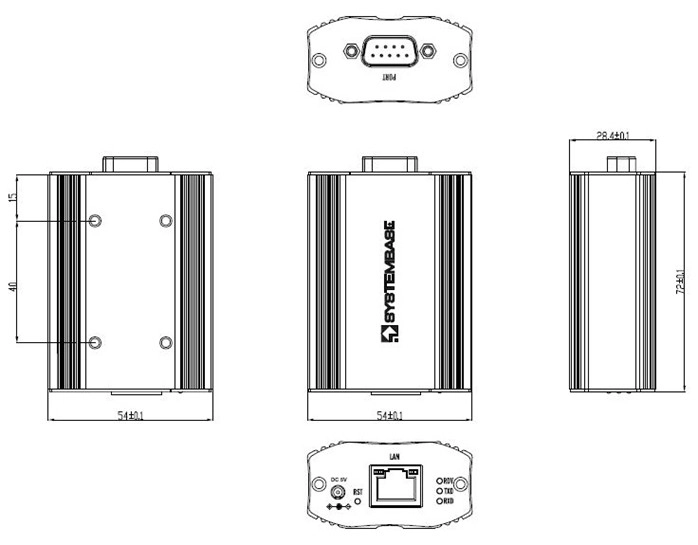

三维图
