Systembase CS-428i V2.0 工业级RS232转RS422/RS485高性能隔离转换器
核心特性
- 通信速率：最高 921.6Kbps
- 通信距离：最长 1.2km
- 电气隔离：最高 ±5kV 数字隔离
- 自动收发切换：基于硬件的 RS422/RS485 自动收发切换
- 数据过滤：支持基于 ID 设置、注册与释放的过滤功能
- 防护等级：±15kV ESD、500W 浪涌、GDT 气体放电管及 PPTC 保护
- 工作温度：-40 ~ 85℃
产品概述
CS-428i V2.0 是一款将 RS232 信号转换为 RS422 或 RS485 信号的工业级隔离转换器。它采用 5kV 数字隔离器，并提供标准的 ESD、EFT 和浪涌保护，同时内置支持 kA 级保护性能的 GDT（气体放电管）。此外还采用 PPTC（高分子正温度系数热敏电阻）—— 一种类似保险丝、可在过流消除后重复使用的过流保护元件，为外部进入并可能损坏昂贵设备的电冲击提供全面防护。同时，它支持工业级温湿度环境，并基于 SystemBase 30 年的专业经验，通过 ID 注册、设置和释放功能，为通信线路上连接的每台设备提供高度灵活的应用，是一款顶级高性能转换器。
卓越可靠性
CS-428i V2.0 作为工业串口转换器，对工业现场产生的噪声和浪涌提供出色的防护。它满足 KC 及 IEC 61000-4.2、61000-4.3、61000-4.4 标准，并在通信端口提供最高 15kV 的 ESD 4 级防护。此外，内置 ±5kV 高等级数字隔离器，可防止昂贵设备因外部电冲击而损坏。CS-428i V2.0 基于 SystemBase 专有技术采用高可靠性元件开发，即使在严苛的工业环境下也能提供稳定的运行和卓越的性能。
数字隔离，高稳定性
CMOS 数字隔离是一种兼具小型化、高隔离性能与低功耗的隔离方式，性能与可靠性优于传统的光耦隔离。该功能通过电气隔离输入与输出信号，保护主机免受外部产生的噪声或电机、执行器运行引起的强烈电冲击的影响。与昂贵设备通信时，需要以低成本进行隔离以保护贵重设备。凭借这一隔离功能，CS-428i V2.0 具有更长的使用寿命和更高的稳定性。
支持工业温湿度环境与多种供电选项
SystemBase CS-428i V2.0 可在 -40℃ 至 85℃ 的工业温度规格和 5% 至 90% 湿度条件下稳定运行。同时，可根据适合各种工业现场的电源规格和输入选项，按用户环境灵活使用。
通过ID设置、注册与释放实现灵活运行
基于拥有 30 余年经验的韩国领先串行通信设备企业 SystemBase 的专业技术，CS-428i V2.0 提供过滤功能，可在无需特殊协议的情况下，通过 ID 注册、设置和释放功能，选择性地收发通信线路上传输的数据。这使用户在连接大量设备时，能够更高效地配置和运行通信网络。
多种软件工具支持
SystemBase 为 CS-428i V2.0 提供多种免费工具程序。
TestView™：提供测试串口通信性能与稳定性的功能。
CS-428Config：提供配置 CS-428i V2.0 运行环境的功能，以及 ID 注册、设置、释放和过滤等多种附加功能。
技术规格
串口参数
| 项目 | 参数 |
|---|---|
| 模式（RS232 侧） | DTE、DCE |
| 信号（RS232 侧） | TXD、RXD |
| 接口（RS232 侧） | DB9 母头 |
| 模式（RS422/RS485 侧） | RS422（4 线）、RS485（2 线）非回显、回显 |
| 信号（RS422/RS485 侧） | RS422：TXD+、TXD-、RXD+、RXD-RS485：TRXD+、TRXD- |
| 接口（RS422/RS485 侧） | 接线端子（5.08mm 间距） |
| 数据位 | 8 |
| 停止位 | 1、2 |
| 校验位 | 无、偶校验、奇校验 |
| 数据传输速率 | 最高 921.6kbps |
硬件参数（电源）
| 项目 | 参数 |
|---|---|
| 电源要求 | DC 12V ~ 48V；功耗 1.2W；使用接线端子（最小 500mA，推荐） |
| 电源接口（DC 插孔） | 外径 Φ5.5mm，内径 Φ2.1mm |
| 电源接口（接线端子） | 间距 5.08mm，3 针 |
| 适配器 | DC 12V 1A |
硬件参数（保护）
| 项目 | 参数 |
|---|---|
| ESD 静电放电保护 | 最高 ±15kV ESD |
| 保护标准（IEC） |
IEC 61000-4.2（ESD）：±15kV IEC 61000-4.3（EFT） IEC 61000-4.4（浪涌）：500W |
| 冲击放电电流 |
20,000A，8/20μs，最少 1 次 10,000A，8/20μs，10 次 200A，10/1000μs，300 次 2,000A，10/350μs，1 次 200A，10/700μs，500 次 |
硬件参数
| 项目 | 参数 |
|---|---|

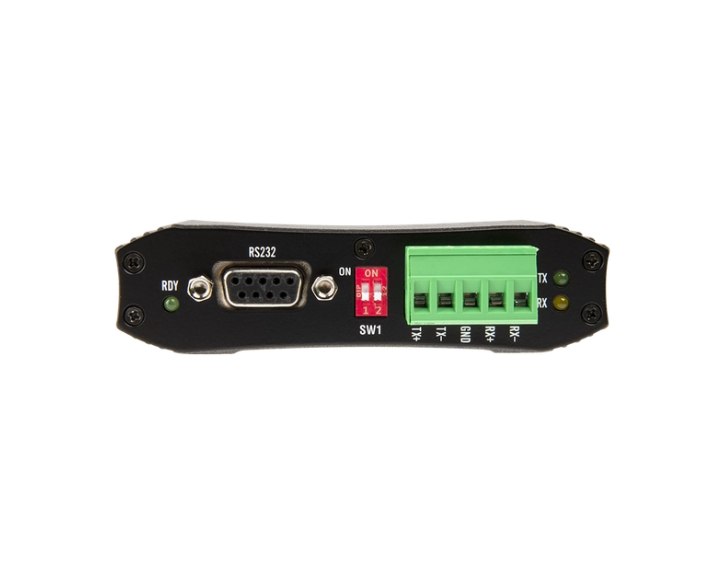

| 指示灯 | RDY（绿色）、TXD（绿色）、RXD（黄色） |

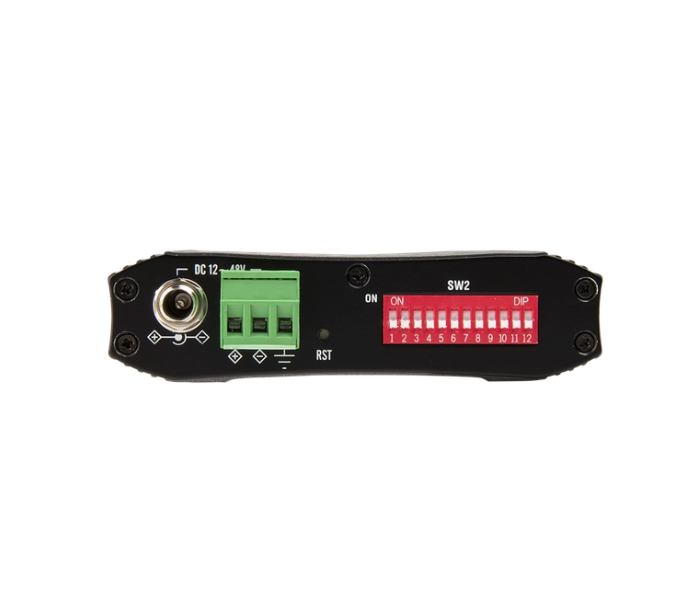

| 开关 | 配置及终端电阻开 / 关开关 |
| 尺寸 | 101.8（宽）× 82.6（长）× 26.7（高）mm（不含接线端子） |
| 重量 | 毛重 658g / 产品净重 192g |
工作环境与认证
| 项目 | 参数 |
|---|---|
| 工作温度 | -40 ~ 85℃ |
| 存储温度 | -40 ~ 85℃ |
| 湿度 | 5% ~ 90%，无凝结 |
| 认证 | KC |

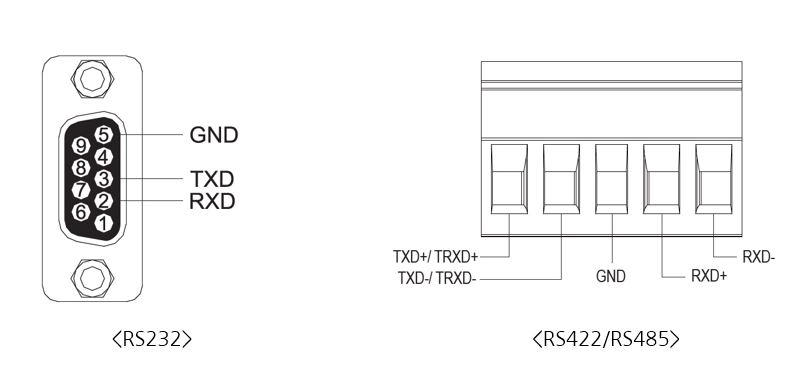

引脚图

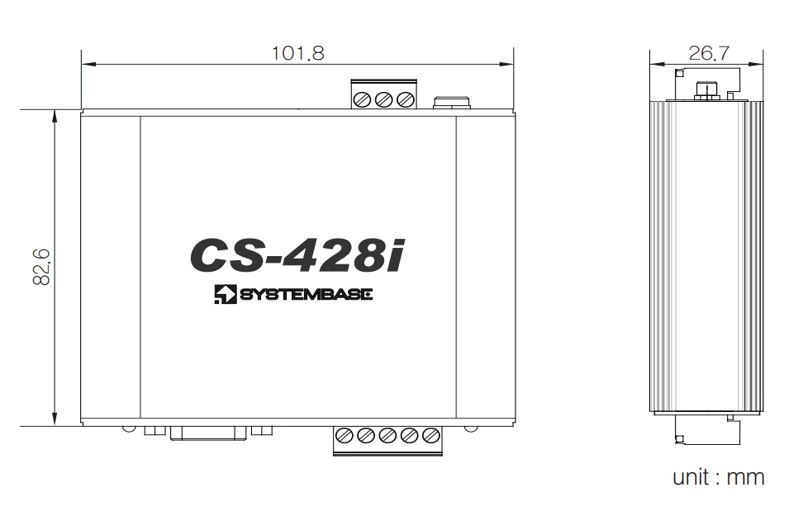

三维图
