Systembase BASSO-1040DT/AI 工业级模拟量输入转串口转换器
核心特性
- 通信速率：最高 921.6Kbps
- 模拟输入：支持 4 通道输入
- 输入类型：可选 4~20mA 或 0~10V
- 分辨率：16 位
- 防护等级：±15kV ESD 静电放电保护
- 工作温度：-40 ~ 85℃
产品概述
BASSO-1040DT/AI（BASSO-AI）是一款多功能产品，可将工业现场测量的温度和压力传感器等以电压和电流形式传输的真实数据，转换为 RS232/RS422/RS485 通信标准。在工厂等工业现场，会产生用于监控、测量和控制的各类模拟数据，并以多种形式进行处理、采集和传输。BASSO-1040DT/AI 配备 RS232/RS422/RS485 等通用串行标准及 Modbus 协议，可为各种用户环境提供可靠的通信功能。
适用多种应用
通过连接采用 RS232、RS422 和 RS485 标准的串行设备，可轻松实现远程传感器和测量设备的通信、控制与监控。它可在工业自动化、设施监控、数据采集系统等各种工业环境中提供稳定的通信环境。
高性能与卓越可靠性
针对不稳定的工业环境特性而设计，BASSO-1040DT/AI 对通过模拟输入端口和串口进入的过电压等电冲击应用了保护功能。通过采用高可靠性元件，兼具卓越的可靠性与高性能。
多种软件工具支持
BASSO-1040DT/AI 随附免费工具程序。 BASSO-IO Config：一款简单的 Windows 配置工具，提供轻松便捷的配置功能。
技术规格
串口参数
| 项目 | 参数 |
|---|---|
| 接口 | 可选 RS232、RS422、RS485（软件配置） |
| 协议 | Modbus 串行 |
| 串口类型 | DCE（DB9 母头） |
| 信号线 | RS232：TXD、RXD、RTS、CTSRS422：TXD+、TXD-、RXD+、RXD-RS485：TRXD+、TRXD- |
| 数据位 | 8 |
| 停止位 | 1、2 |
| 波特率 | 最高 921.6Kbps |
| 防护 | 最高 ±15kV ESD 静电放电保护 |
模拟量输入参数
| 项目 | 参数 |
|---|---|
| 模拟输入 | 4 通道（单端） |
| 分辨率 | 16 位 |
| 采样率 | 100Hz |
| 模拟输入模式 | 可选 4~20mA 或 0~10VDC |
| 输入电压范围 | 0(2) ~ 10V |
| 输入电流范围 | 0(4) ~ 20mA |
| 电源 | 12 ~ 24V（接线端子） |
硬件参数
| 项目 | 参数 |
|---|---|
| 电源 | DC 5V ~ 24V，DC 插孔；功耗 120mW |
| 指示灯 | RDY（绿色）、SRL（红色）、AI1 和 AI3（绿色）、AI2 和 AI4（黄色） |
| 尺寸 | 102.5（宽）× 54.5（长）× 24.5（高）mm |
| 重量 | 68g |
工作环境与认证
| 项目 | 参数 |
|---|---|
| 工作温度 | -40 ~ 85℃ |
| 存储温度 | -40 ~ 85℃ |
| 湿度 | 5% ~ 90%，无凝结 |
| 认证 | KC |

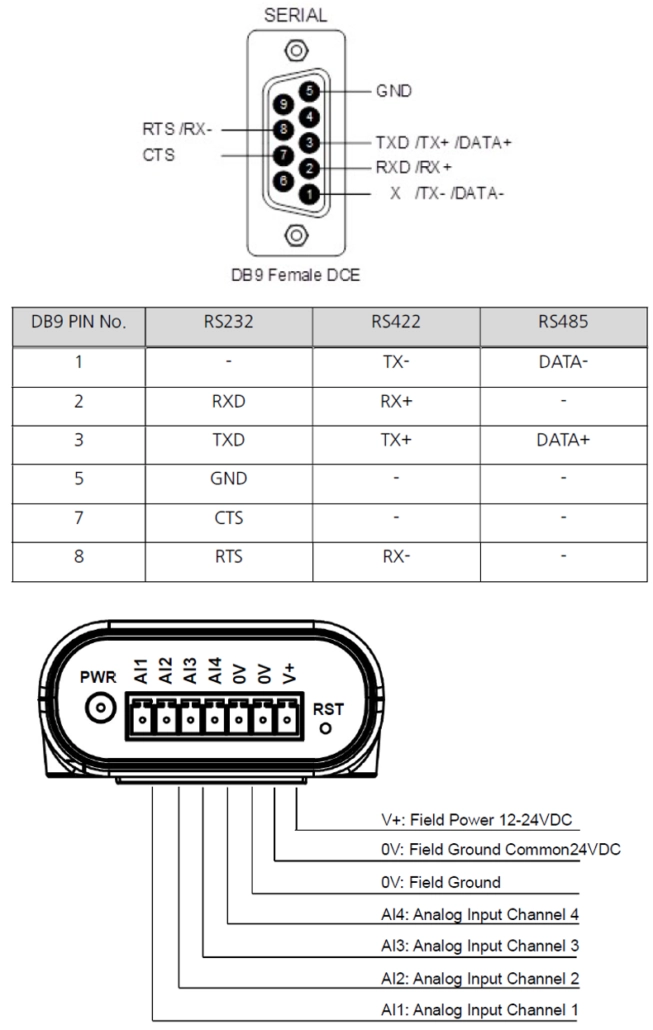

引脚图

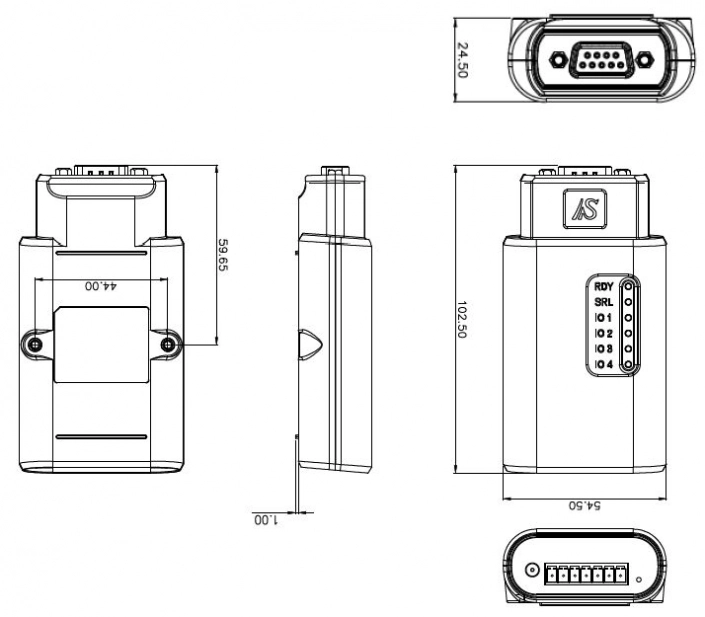

三维图
