Systembase BASSO-1040DT/DIO 工业级数字I/O转串口转换器
核心特性
- 通信速率：最高 921.6Kbps
- I/O 配置：可选 DI 2 通道 + DO 2 通道 / DI 4 通道 / DO 4 通道
- 运行模式：Modbus、原始数据（Raw Data）、串口命令
- 防护等级：±15kV ESD 静电放电保护
- 工作温度：-40 ~ 85℃
产品概述
BASSO-1040DT/DIO 是一款多功能产品，可将工业现场广泛使用的接触开关、传感器、测量仪器或控制设备所连接的数字输入 / 输出设备，转换为 RS232/RS422/RS485 通信标准。在工厂等工业现场，数字输入 / 输出设备广泛应用于与 PLC 的通信以及通过 PLC 对机器和设施进行的控制与测量。BASSO-1040DT/DIO 配备 RS232/RS422/RS485 等通用串行标准及 Modbus 协议，可为各种用户环境提供可靠的通信功能。
适用多种应用
通过连接采用 RS232、RS422 和 RS485 标准的串行设备，可轻松实现远程传感器和测量设备的通信、控制与监控。它能在各种工业自动化环境中，有效整合数字输入 / 输出设备与串行通信设备。
高性能与卓越可靠性
针对不稳定的工业环境特性而设计，BASSO-1040DT/DIO 对通过输入 / 输出端口和串口进入的过电压等电冲击应用了保护功能。通过采用高可靠性元件，兼具卓越的可靠性与高性能。
多种软件工具支持
产品随附 BASSO-IO Config 这一用于配置 BASSO-1040DT/DIO 的 Windows 工具程序。通过该工具，用户可轻松便捷地配置串口通信设置和数字 I/O 设置，实现更高效的现场应用与维护。
技术规格
串口参数
| 项目 | 参数 |
|---|---|
| 接口 | RS232、RS422、RS485 |
| 协议 | Modbus 串行 |

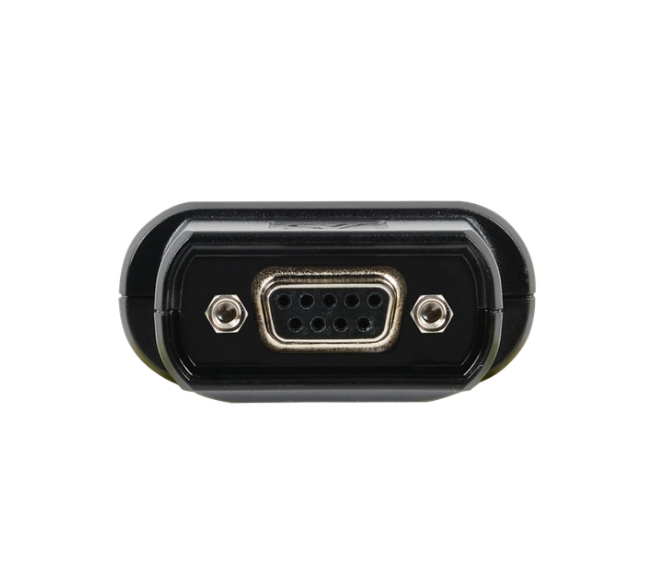

| 串口类型 | DCE（DB9 母头） |
| 信号线 | RS232：TXD、RXD、RTS、CTS、GNDRS422：TXD+、TXD-、RXD+、RXD-RS485：TRXD+、TRXD- |
| 数据位 | 8 |
| 停止位 | 1、2 |
| 波特率 | 最高 921.6Kbps |
| 防护 | 最高 ±15kV ESD 静电放电保护 |
数字输入/输出参数
| 项目 | 参数 |
|---|---|
| I/O 选择 | DI 2 通道 + DO 2 通道、DI 4 通道或 DO 4 通道 |
| 数字输入 | 4 通道（湿接点） |
| 数字输入模式 | DI 或事件计数器（1kHz） |
| 数字输出 | 4 通道（灌电流 / Sink） |
| 数字输出模式 | DO 或脉冲输出（500Hz） |
| 输出电流额定值 | 每通道 500mA |
| 隔离 | 1500Vrms，1 分钟 |
| 电源 | 12 ~ 24V（接线端子） |
硬件参数
| 项目 | 参数 |
|---|---|
| 电源 | DC 5V ~ 24V，DC 插孔，功耗 120mW（随附 DC 5V/1A 适配器，功耗 120mW，外径 3.47mm、内径 1.35mm，可更换插头式适配器，支持 KC/CE/FCC/UL/UKCA/CCC/TÜV/PSE 认证） |
| 指示灯 | RDY（绿色）、SRL（红色）、DIO1 和 DIO3（绿色）、DIO2 和 DIO4（黄色） |
| 尺寸 | 102.5（宽）× 54.5（长）× 24.5（高）mm |
| 重量 | 68g |
工作环境与认证
| 项目 | 参数 |
|---|---|
| 工作温度 | -40 ~ 85℃ |
| 存储温度 | -40 ~ 85℃ |
| 湿度 | 5% ~ 90%，无凝结 |
| 认证 | CE、KC |

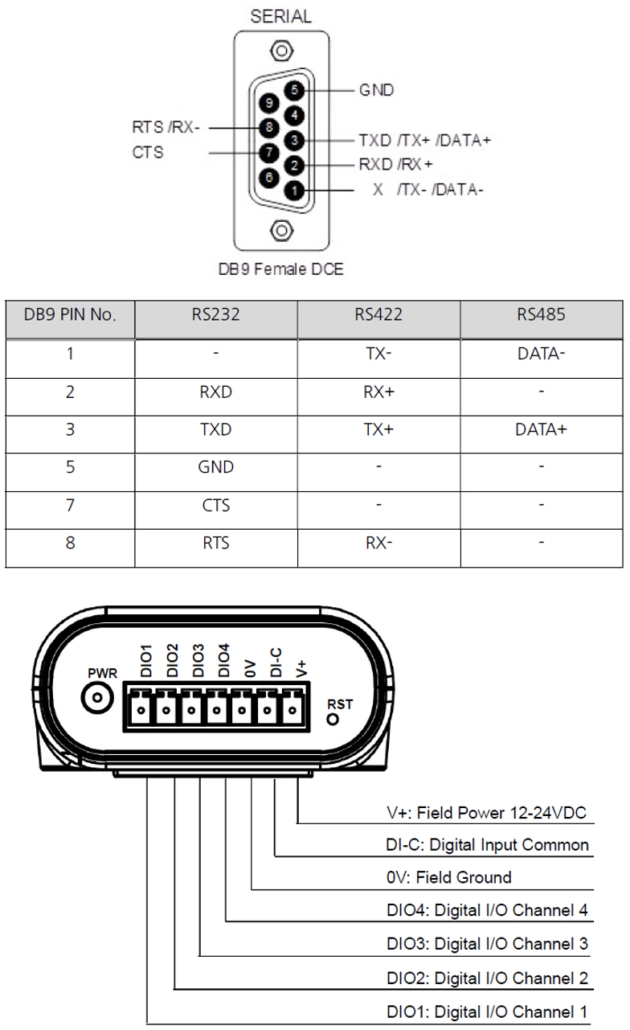

引脚图

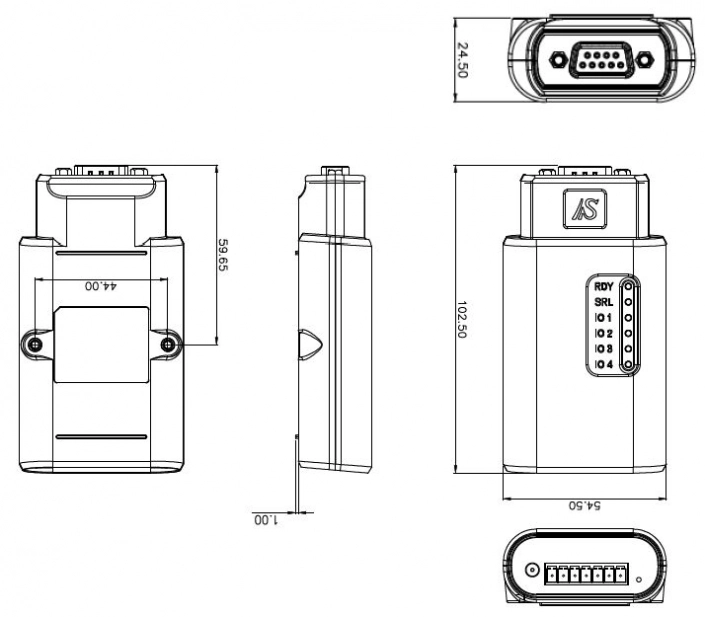

三维图
