Systembase CS-428/9AT-ISO2 工业级串行通信接口隔离转换器
核心特性
- 通信速率：最高 921.6Kbps
- 通信距离：最长 1.2km
- 供电方式：支持通过 RS232 信号线供电
- 自动收发切换：基于硬件的 RS422/RS485 自动收发切换
- 网络配置：RS422/RS485 多站（Multi-Drop）模式下最多可连接 32 台设备
- 防护等级：±15kV ESD、EFT 及 260W 浪涌保护
- 工作温度：-40 ~ 85℃
产品概述
CS-428/9AT-ISO2 是一款可将 RS232 信号转换为 RS422/RS485 信号，或将 RS422/RS485 信号转换为 RS232 信号，并通过数字隔离实现电气隔离的转换器。RS232 的通信距离仅限于 15m，但许多现场应用场景需要更远的通信距离，此时可采用支持最长 1.2km 通信距离的 RS422 或 RS485 通信。然而，如果设备本身固定使用 RS232 接口，直接应用会比较困难。只需将 CS-428/9AT-ISO2 连接到 RS232 端口，即可轻松解决此问题，无需任何额外的软件配置。
数字隔离，高稳定性
CMOS 数字隔离是一种兼具小型化、高绝缘性能与低功耗的技术。与传统的隔离方式相比，其可靠性更高，并通过电气隔离输入与输出信号，保护设备免受电机、执行器等设备引起的外部噪声及强烈电冲击的影响。在连接昂贵设备的环境中，它能以高性价比提供出色的保护性能，同时具有更长的使用寿命和更高的稳定性。
便捷的自动收发切换
CS-428/9AT-ISO2 为 RS422/RS485 通信提供自动收发切换（Auto Toggling）功能，可防止 RS422 多站环境或 RS485 网络中可能出现的数据冲突。由于该功能在硬件层面实现，用户只需设置接口模式，设备便会自动维持最佳通信状态。
回显 / 非回显模式选择
在 RS485 通信中，通常使用非回显（Non-Echo）模式，即在数据传输期间屏蔽接收以防止冲突。而回显（Echo）模式则会重新接收已发送的数据，以验证传输是否成功完成。用户可根据运行环境选择任一模式，构建更稳定的通信系统。
支持 4 线 RS485
4 线 RS485 支持与 RS422 多站模式相同的接线与使用方法。由于现代通信 IC 同时提供 RS422 与 RS485 功能，用户可将其应用于各种工业环境，实际使用中并无差异。
技术规格
串口参数
| 项目 | 参数 |
|---|---|
| 最大通信速率 | 921.6Kbps |
| 最大通信距离 | 基于 24AWG 双绞线可达 1.2km |
| 接口 | RS232：DB9 母头；RS422/RS485：5 位接线端子 |
| 信号线 | RS232：TXD、RXD、RTS、DTR、GNDRS422：TXD+、TXD-、RXD+、RXD-RS485：TRXD+、TRXD- |
| RS422 模式 | 点对点、多站（Multi-Drop） |
| RS485 模式 | 回显（Echo）、非回显（Non-Echo） |
| 滑动开关 | RS422/RS485 模式选择 |
硬件参数
| 项目 | 参数 |
|---|---|
| 外部电源 | DC 9V/500mA（外径 3.5mm、内径 1.35mm，无极性） |
| 尺寸 | 74.2（宽）× 36.8（长）× 19.0（高）mm |
| 重量 | 50g |
工作环境与认证
| 项目 | 参数 |
|---|---|
| 工作温度 | -40 ~ 85℃ |
| 存储温度 | -40 ~ 85℃ |
| 湿度 | 5% ~ 95%，无凝结 |
| 认证 | CE、FCC、KC |

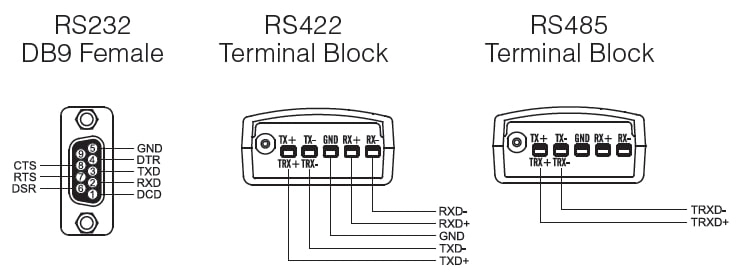

引脚图

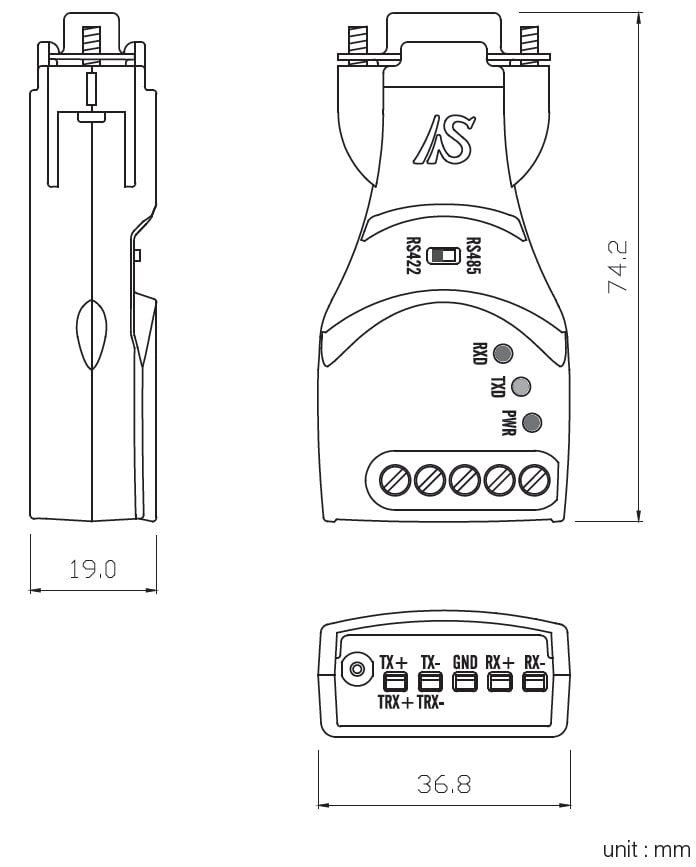

三维图
