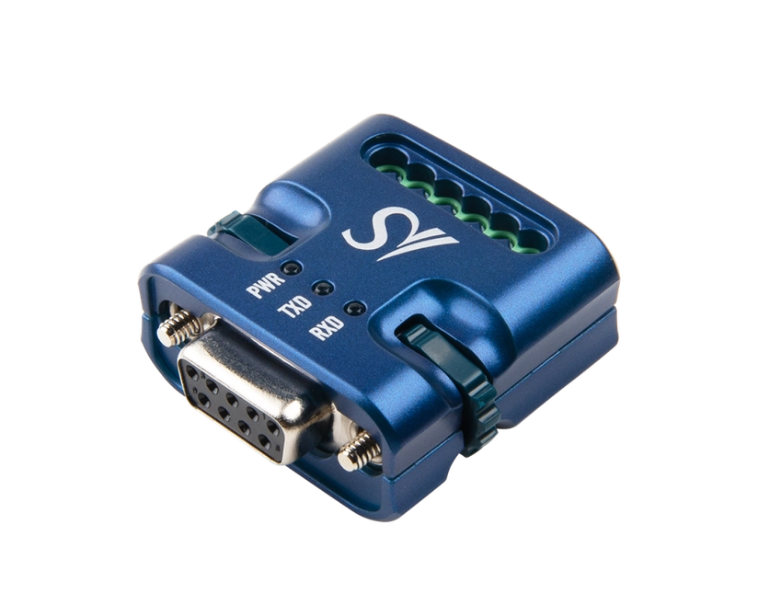

Systembase CS-428/9AT-mini2 工业级串行通信接口转换器（迷你型）
核心特性
- 通信速率：最高 921.6Kbps
- 通信距离：最长 1.2km
- 供电方式：支持通过 RS232 信号线供电
- 自动收发切换：基于硬件的 RS422/RS485 自动收发切换
- 网络配置：RS422/RS485 多站（Multi-Drop）模式下最多可连接 32 台设备
- 防护等级：±15kV ESD、EFT 及 260W 浪涌保护
- 工作温度：-40 ~ 85℃
产品概述
CS-428/9AT-mini2 是一款将 RS232 信号转换为 RS422/RS485 信号的转换器。在许多现场应用中，需要将 RS232 有限的通信距离扩展至 RS422/RS485，后者支持最长 1.2km 的通信距离。只需将 CS-428/9AT-mini2 连接到 RS232 端口，无需安装任何额外软件，即可立即实现 RS422/RS485 通信。 CS-428/9AT-mini2 基于 SystemBase 的专有技术设计，具有卓越的可靠性，即使在严苛的工业环境中也能提供稳定运行与出色性能。
便捷的自动收发切换
CS-428/9AT-mini2 为 RS422/RS485 通信提供自动收发切换（Auto Toggling）功能。该功能可防止 RS422 多站网络或 RS485 网络中的输出信号冲突。由于该功能在硬件层面实现，一旦设置好接口模式即可自动运行，用户无需复杂的控制即可构建稳定的通信环境。
回显 / 非回显模式选择
在 RS485 环境中，通常使用非回显（Non-Echo）模式，即在数据传输期间禁用输入，以防止信号冲突。而回显（Echo）模式则会重新接收已发送的数据，以验证传输是否成功完成。用户可根据运行环境选择回显或非回显模式，实现更稳定的数据通信。
支持 4 线 RS485
4 线 RS485 支持与 RS422 多站模式相同的接线与使用方法。由于现代通信 IC 同时提供 RS422 与 RS485 功能，用户可将其应用于各种工业环境，实际使用中并无差异。
技术规格
串口参数
| 项目 | 参数 |
|---|---|
| 端口数 | 1 个 |

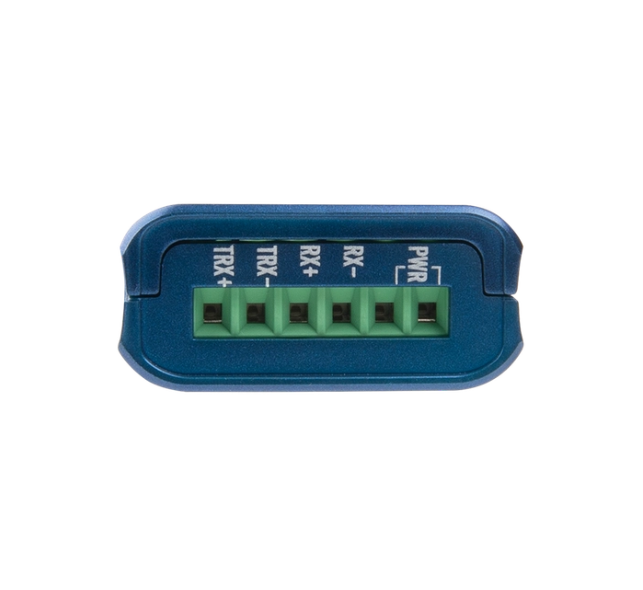

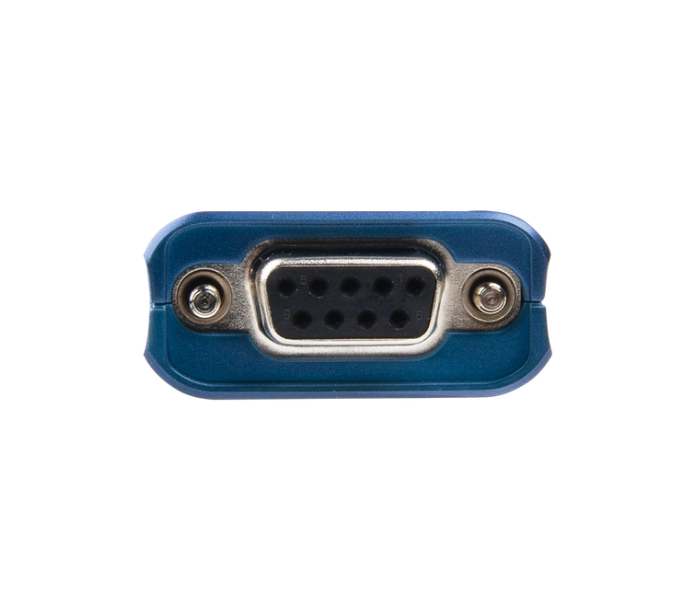

| 接口 | RS232（DB9 母头）、RS422/RS485（接线端子） |
| 最大通信速率 | 最高 921.6Kbps |
| 最大通信距离 | 1.2km |
| 信号线 | RS232：TXD、RXD、RTS、DTRRS422：TXD+、TXD-、RXD+、RXD-RS485：TRXD+、TRXD- |
| 端口保护 | ±15kV ESD 静电放电保护 |
| RS422 模式 | 点对点、多站（Multi-Drop） |
| RS485 模式 | 非回显（Non-Echo）、回显（Echo） |
| 设置项 | RS422/RS485 选择、回显 / 非回显选择、终端电阻开 / 关 |
保护参数
| 项目 | 参数 |
|---|---|
| ESD 静电放电 | 接触放电：±4kV ~ ±8kV；空气放电：±8kV ~ ±15kV |
| 峰值脉冲电流 | 最大 15A（8/20μs） |
| 峰值脉冲功率 | 最大 260W（8/20μs） |
| 标准 | KS C 9610-4-2（ESD）、KS C 9610-4-4（EFT）、KS C 9610-4-5（浪涌） |
硬件参数
| 项目 | 参数 |
|---|---|
| 电源输入 | 端口供电：RS232 TXD、RTS、DTR 信号线取电；外部电源：9 ~ 12VDC（无极性） |

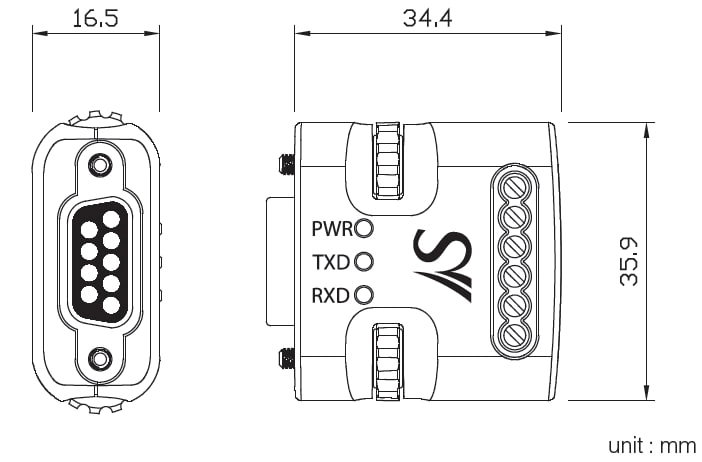

| 尺寸 | 34.35（宽）× 35.87（长）× 16.5（高）mm |
| 重量 | 总重 40g，产品净重 21g |

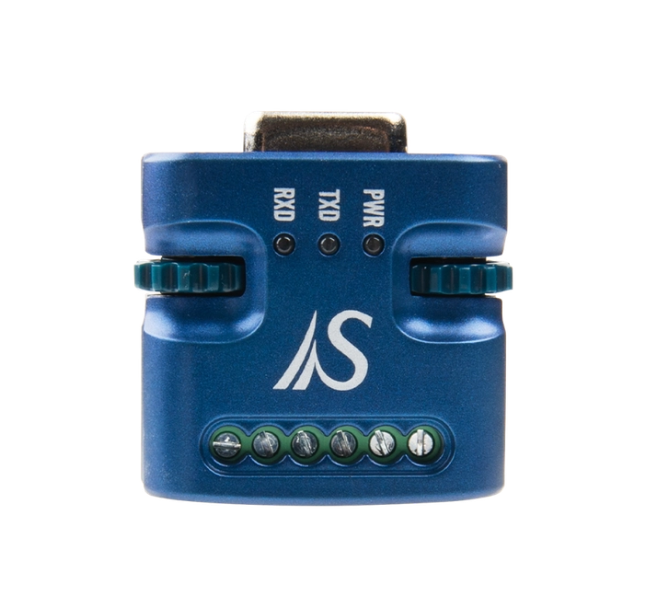

| 指示灯 | PWR（红色）、TXD（绿色）、RXD（红色） |
工作环境与认证
| 项目 | 参数 |
|---|---|
| 工作温度 | -40 ~ 85℃ |
| 存储温度 | -40 ~ 85℃ |
| 湿度 | 5% ~ 90%，无凝结 |
| 认证 | CE、FCC、KC、RoHS |

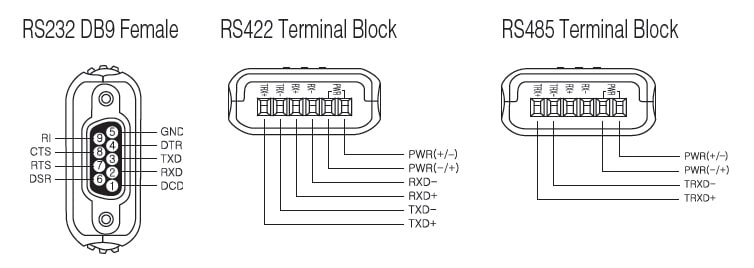

引脚图
三维图
