核心特性

• 通信速率：最高支持 921.6Kbps
• 防护等级：RS422/RS485 线路 400W 浪涌保护，±15kV ESD 静电放电保护
• 供电方式：通过 RS232 信号线供电（支持外部供电），推荐电源规格：9~12V、500mA
• 通信控制：基于硬件的 RS422/RS485 自动收发切换（Auto Toggling）
• 设置与模式：通过滑动开关选择 RS422/RS485；通过跳线设置终端电阻及 RS485 回显 / 非回显模式
• 多设备连接：在 RS422/RS485 多站（Multi-Drop）模式下最多可连接 10 台设备
• 工作温度：支持 -40 ~ 85℃ 的工业级工作温度

产品概述

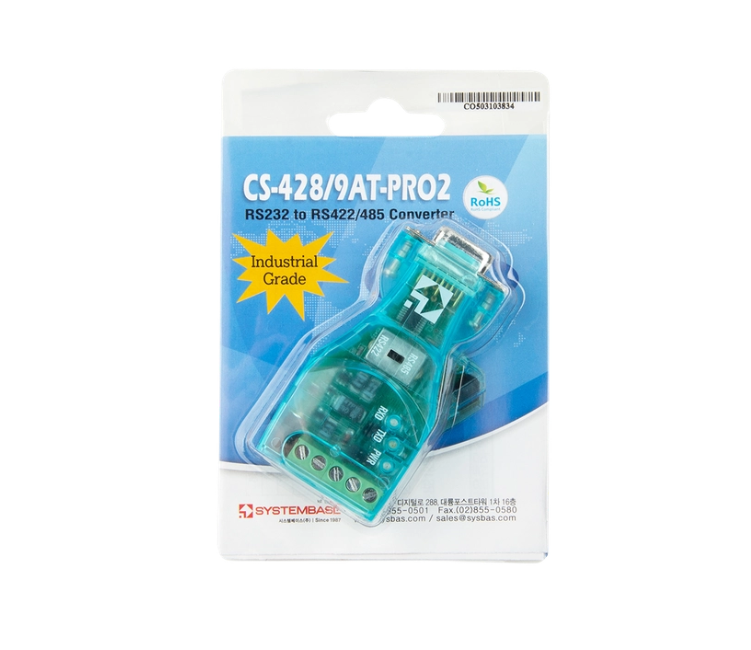

CS-428/9AT-PRO2 是一款可将 RS232 信号转换为 RS422/RS485 信号，或将 RS422/RS485 信号转换为 RS232 信号的转换器。RS232 的通信距离仅限于 15m，但许多现场应用场景需要更远的通信距离。此时，可采用支持最长 1.2km 通信距离的 RS422 或 RS485 通信。然而，如果设备本身固定使用 RS232 接口，则无法直接应用。在这种情况下，只需将 CS-428/9AT-PRO2 连接到 RS232 端口即可解决问题，无需任何额外的软件配置。

便捷的自动收发切换

CS-428/9AT-PRO2 为 RS422/RS485 通信提供自动收发切换（Auto Toggling）功能。该功能有助于防止 RS485 网络及 RS422 多站配置中的输出信号冲突。由于该功能在硬件层面实现，用户只需通过拨码开关设置接口模式，自动收发切换功能便会根据所选的接口模式自动启用。

回显 / 非回显模式选择

在 RS485 通信中，通常使用非回显（Non-Echo）模式。非回显模式会在某台设备向 RS485 通信线路输出数据时禁用 RS485 输入，从而在传输期间屏蔽接收信号。当设备不发送数据时，输入被启用，可接收 RS485 通信线路上其它外部设备输出的数据。也就是说，设备在发送数据时不接收数据，仅在非发送状态下接收数据。但这会带来一个限制：无法直接验证发送的数据是否正确。一种确认方式是接收来自接收方设备的应答信号。而回显（Echo）模式则允许验证发送的数据。在回显模式下，输出数据会被回环并再次接收；如果接收到的数据与发送的数据一致，则说明数据发送正确。如果输出数据与输入数据不匹配，则可以重新发送数据进行正确处理。简而言之，回显模式始终保持输入信号启用，使设备既能接收自身发送的数据，也能接收其它设备发送的数据。

使用 4 线 RS485

4 线 RS485 采用与 RS422 多站模式相同的接线与操作方法。虽然这两种标准具有不同的电气特性，但如今许多 IC 制造商已在同一芯片中同时实现 RS422 和 RS485 功能，因此在实际使用中并无差异。

技术规格

串口参数

硬件参数

工作环境与认证

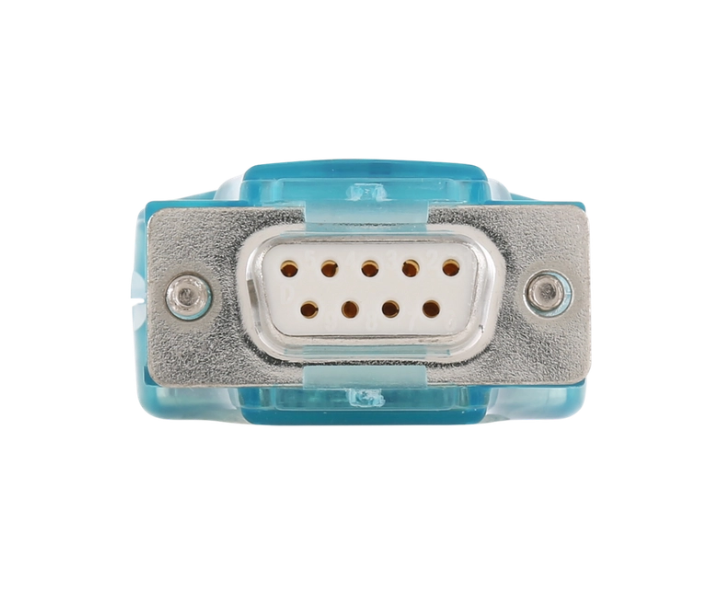

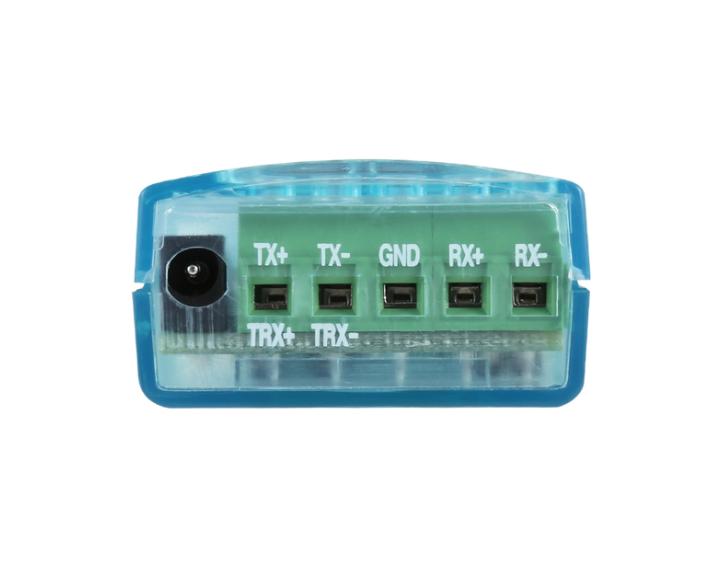

引脚图

三维图
