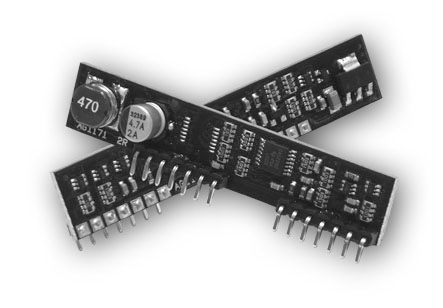

Silvertel Ag1171 单通道单电源振铃SLIC模块

一、产品基础信息

• 产品型号：AG1171（AG1171-S）
• 品牌厂商：Silvertel
• 产品类型：单通道单电源振铃 SLIC 用户线接口模块
• 封装规格：14Pin SIP 单排直插（SIL）
• 合规标准：无 SVHC 物质，支持 RoHS，工业通用电信标准
• 工作温度：0℃ ~ 70℃

二、供电电气参数（核心）

1. 输入主电源：3.1V ~ 5.5V DC（标准 3.3V / 5V 双档兼容）
2. 内置 DC-DC 升压，自动生成线路电压：
   • 待机馈电电压：-48V（电话线路标准馈电）
   • 振铃输出电压：典型 90Vpp（-72V 振铃电位）
3. 线路恒流馈电电流：
   • 5V 供电：30mA
   • 3.3V 供电：26mA
4. 整机静态功耗（挂机待机）：约 60mA
5. 振铃峰值电流：5V≤330mA / 3.3V≤350mA（振铃触发瞬间）
6. 掉电休眠电流（Power Down）：5V≤7mA / 3.3V≤5mA
7. 唤醒启动时间：50ms
8. 摘机检测防抖时间：15ms

三、线路 & 音频性能参数

• 标准线路阻抗：600Ω
• 2/4 线语音混合转换，内置音频 Codec 适配接口
• 音频平衡噪声：典型 - 75dB
• 对地不平衡抑制：60dB（300Hz~3400Hz 语音带宽）
• 四线回波损耗：＞24dB
• 线路最大支持环路长度：标准 1km（470Ω 线路负载），极限 6km 短环路场景
• 线路保护：Tip/Ring 极性反转、过流保护（过流阈值 45~50mA）

四、功能控制特性

• 完整 BORSHT 电信 SLIC 全功能：馈电、振铃、摘机监视、2/4 线混合、线路测试
• 逻辑控制信号：RM 振铃电压选择、F/R 振铃极性翻转、SHK 摘机状态检测、PD 掉电休眠
• 支持拨号脉冲检测、挂机 / 摘机硬件电平上报
• 仅需极少外围无源器件，简化 PCB 设计

五、典型应用场景

VoIP 语音网关、固定蜂窝终端 FCT、无线本地环路 WLL、固定无线终端 FWT、IP 电话模块、机顶盒语音接口、小型程控电话终端、有线 Modem 电话接口

六、产品核心特色

1. 全球首款 3.3V 低功耗集成振铃 SLIC，单电源供电无需额外高压电源
2. 内置高效率 DC-DC 转换器，一体集成馈电 + 振铃发生电路
3. 超小型 14Pin SIP 封装，大幅节省 PCB 空间，降低整机物料成本
4. 兼容主流语音 Codec，快速集成，缩短产品开发周期
5. 低成本单通道方案，适配短环路、小端口电信终端设备
