Systembase SB16C1058_LQFP128 八通道UART控制器

– 8个独立的通用异步收发传输器（UART），带有256字节的发送/接收先进先出（Tx/Rx FIFO）
– 用于RS422和RS485自动切换的专用控制引脚
– 数据速率高达5Mbps

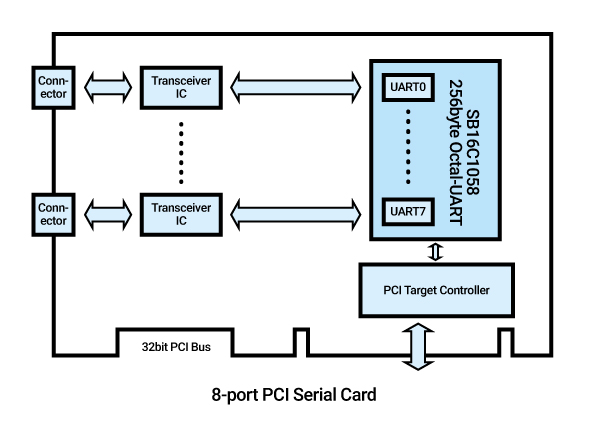

– 无需任何粘合逻辑即可扩展至32端口串行多端口
– 内置SystemBase的MIO控制逻辑和寄存器
– 软件和硬件流控制
  （自动请求发送/清除发送（Auto-RTS/CTS）以及Xon/Xoff协议）
– 采用全局中断和中断向量处理的快速服务
– 全局中断屏蔽/轮询寄存器

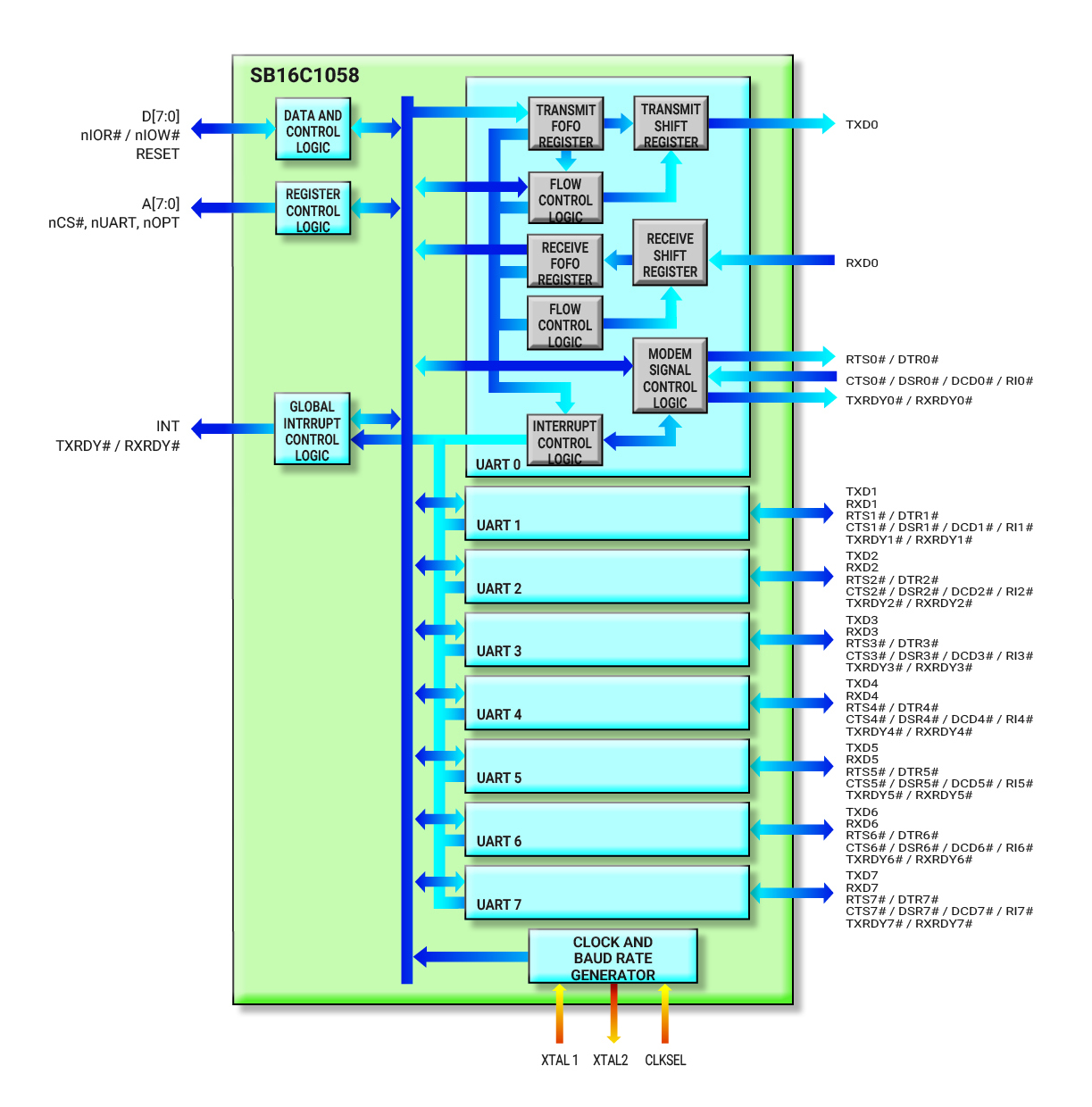

SB16C1058是一款八通道通用异步收发传输器（UART），配备256字节先进先出存储器（FIFO），支持自动硬件/软件流控制，数据收发速率可达5.3 Mbps。256字节的FIFO减少了中央处理器（CPU）的开销，从而实现了更高的数据速率和数据吞吐量。除了更大的FIFO容量和更高的数据速率外，SB16C1058还具备增强功能。它配有寄存器，可减少中断信号控制逻辑，并存储接收FIFO的阈值水平，以便在硬件和软件流控制过程中启动/停止传输。

高级功能
SB16C1058拥有许多可应用于各种电路的高级功能。每项功能都有助于简化开发过程，实现简单而高效的电路设计。以下列出的功能只是八通道UART（SB16C1058）众多强大功能中的一部分。

256字节FIFO
SB16C1058配备256字节的发送/接收（TX/RX）FIFO，以减少输入/输出（I/O）操作的CPU开销。这种大容量FIFO将使系统更加稳定。它有两种FIFO模式：64字节FIFO和256字节FIFO。FIFO控制寄存器（FCR）和附加功能寄存器（AFR）可启用FIFO，且发送中断触发级别可通过这些寄存器进行选择。

完全优先级中断系统控制
SB16C1058中的完全优先级中断系统控制具有四个独立的单通道UART，并且有四个中断可用。中断INT0、INT1、INT2、INT3、INT4、INT5、INT6、INT7被分配给各个通道。每个中断具有六个优先级的中断生成能力。SB16C1058可以通过全局中断处理四个中断。全局中断将这四个中断中的每一个都视为单个中断，这在外部系统的中断资源较少时非常有用。

任意Xon字符功能
当接收（RX）软件流控制功能激活时，发送（TX）FIFO中的数据会在Xon字符到达时传输，而在Xoff字符到达时暂停传输。这种状态称为“Xoff状态”。当输入的Xon字符使状态变为“Xon状态”，或者任意Xon功能（在任何数据到达时改变状态）生效时，传输将重新开始。

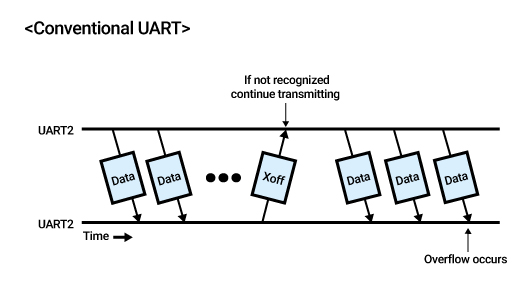

Xoff重传功能
当发送（TX）软件流控制功能激活时，当数据量超过特定值时，会传输Xoff字符。尽管外部UART接收到了Xoff字符，但由于某些原因，该字符可能未被识别，数据传输可能会继续。在这种情况下，接收（RX）FIFO可能会发生溢出。与传统的UART不同，SB16C1058可以通过Xoff重传功能来处理这种情况。

全局中断屏蔽 / 轮询寄存器

SB16C1058 中的 GICR（全局中断控制寄存器）和 GISR（全局中断状态寄存器）用于确定四个 16C1050 产生的每个中断是否作为全局中断传输，并用于验证四个 16C1050 UART 产生的每个中断。

自动 RTS 和自动 CTS 功能

SB16C1058 提供自动 RTS 和自动 CTS 功能。EFR（增强功能寄存器）用于启用或禁用此功能。当发送或接收 FIFO 中的数据达到特定水平时，它们会自动断言或解除断言 RTS 和 CTS 信号。
