Systembase SB16C1054PCI_LQFP144 PCI转4通道UART桥接控制器

– 符合标准PCI本地总线规范Rev. 2.3
– 内置PCI目标控制器，频率为33/66MHz
– 内置四个改进型16C1050通用异步收发传输器（UART），配备256字节深度的先进先出存储器（FIFO）
– 零等待PCI转换，且对于输入/输出读（IOR）和输入/输出写（IOW），通用异步收发传输器（UART）的响应时间为24纳秒
– 用于RS422和RS485总线网络的专用自动控制引脚
– 全局中断和中断向量处理

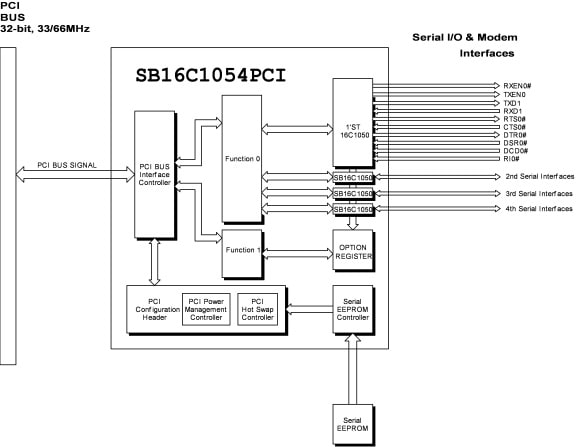

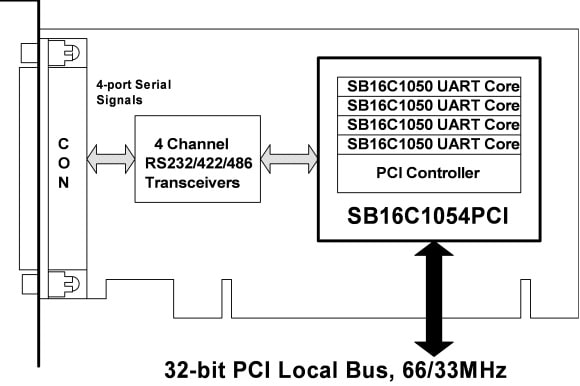

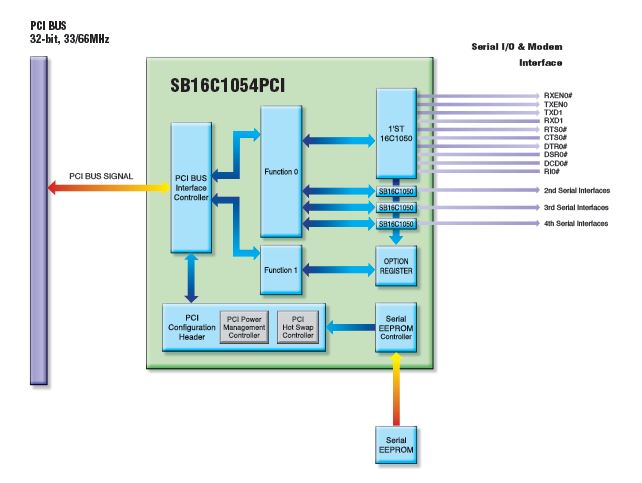

SB16C1054PCI是一款单芯片，无需任何粘合逻辑即可将4个异步串行通信端口连接到PCI总线，是为PCI总线构建串行端口的最佳解决方案。作为4端口串行多端口卡的单芯片解决方案，它使客户能够轻松便捷地进行参考设计。

它包含SystemBase开发的SB16C1054——具有256字节发送/接收FIFO的四通道UART。它还具备增强功能：全局中断以及用于RS422/485自动切换的专用控制引脚。256字节的FIFO减少了CPU开销，并实现了更高的数据吞吐量。

高级功能

内置256字节发送/接收FIFO
SB16C1054拥有256字节的发送/接收FIFO，以减少I/O操作的CPU开销。该FIFO将使您的系统更加稳定。它有两种FIFO模式：64字节FIFO和256字节FIFO。FCR（FIFO控制寄存器）和AFR（附加功能寄存器）可启用FIFO。发送中断触发级别也可通过这些寄存器进行选择。

支持用于RS422和RS485总线操作的专用控制引脚
SB16C1054PCI的每个UART通道都有2个自动切换信号。这2个自动控制信号减少了RS422和RS485系统中的粘合逻辑，因此软件工程师除了初始设置外，无需控制总线网络。

零等待PCI转换以及针对IOR、IOW的24ns UART响应时间

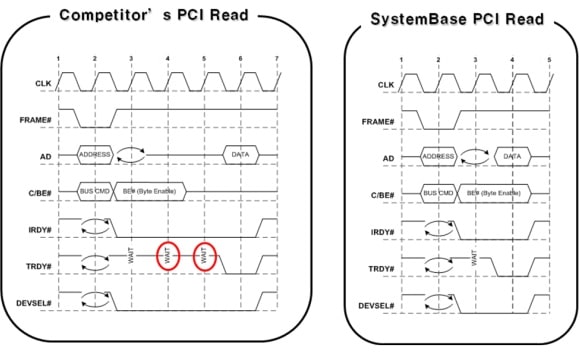

SB16C1054PCI拥有从PCI到UART的最快转换时间。这一转换时间与系统性能相关。下图显示SB16C1054PCI具有零等待PCI转换。如您所见，在第二阶段需要第一次等待。我们竞争对手的PCI控制器完成一次PCI读取周期需要2个等待周期，而SystemBase的SB16C1054PCI没有额外的2个等待周期。此外，SB16C1050 UART内核拥有最快的UART响应时间：针对IOW和IOR为24ns。

通用PCI，可在PCI和PCI-X插槽上运行

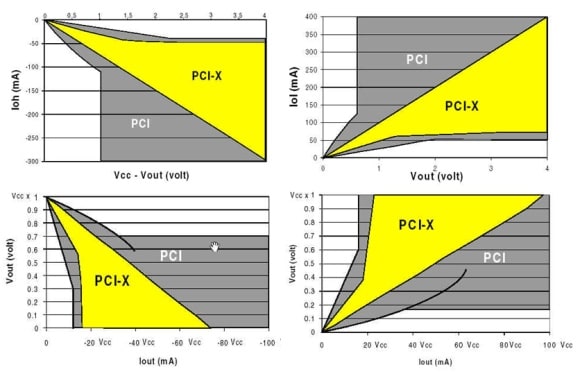

SystemBase的PCI内核具有良好的电气特性。它可在33MHz和66MHz的PCI总线上工作，并支持PCI和PCI-X插槽。

规格

PCI接口

-兼容《标准PCI局部总线规范》2.3版
-内置PCI目标控制器
-采用零等待PCI至MIO总线转换技术
-支持33MHz和66MHz总线运行速度
-支持通用PCI，可在PCI和PCI-X插槽中工作
-提供用于UART控制和信息的选项寄存器
-从外部串行EEPROM下载配置头数据

UART接口

-四路UART，配备256字节深度的发送/接收FIFO
-寄存器组兼容16C550和16C650
-串行数据速率高达5.3Mbps，系统时钟高达85MHz
-软硬件流控制及Xoff重传功能
-用于RS422/485自动切换的全局中断和控制引脚
-快速UART响应时间，IOR和IOW操作仅需24ns
-内置诊断功能


其他信息

-3.3V I/O，5V耐压
-LQFP144封装
