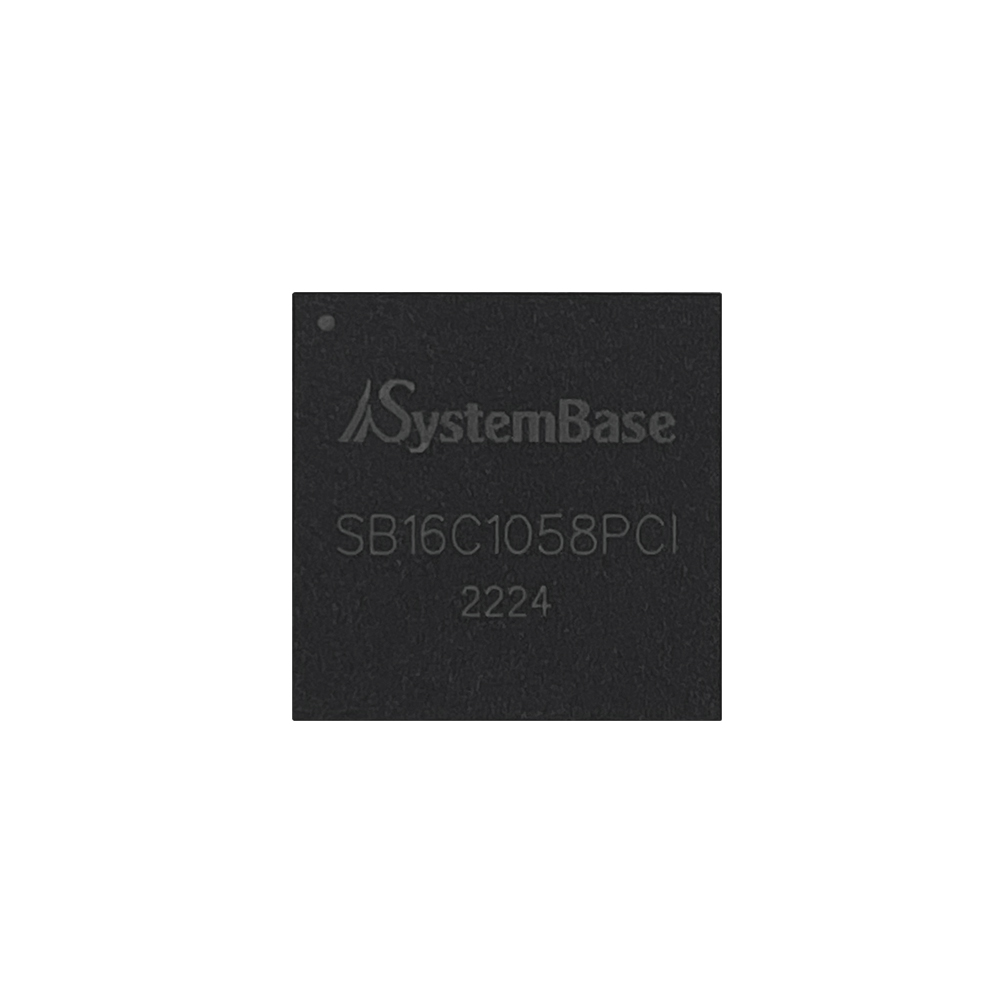

Systembase SB16C1058PCI_FBGA176 PCI转8通道UART桥接控制器

– 符合标准PCI本地总线规范2.3版
– 内置PCI目标控制器，频率为33/66MHz
– 内置8个改进型16C1050通用异步收发传输器，带有256字节深度的先进先出存储器
– 用于RS422/485自动切换的全局中断和控制引脚
– 零等待PCI转换，以及针对输入/输出读和输入/输出写的24纳秒通用异步收发传输器响应时间

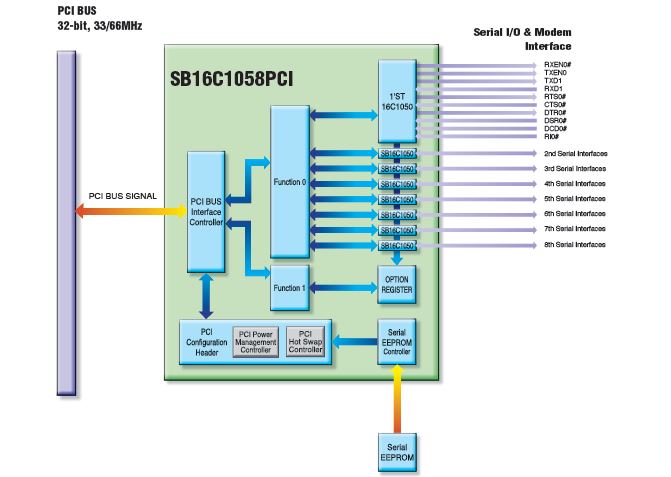

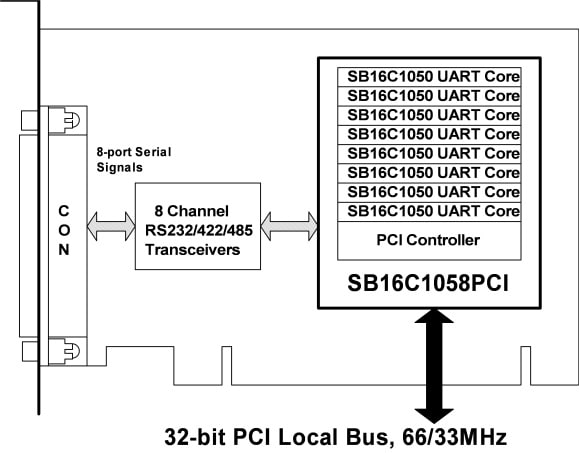

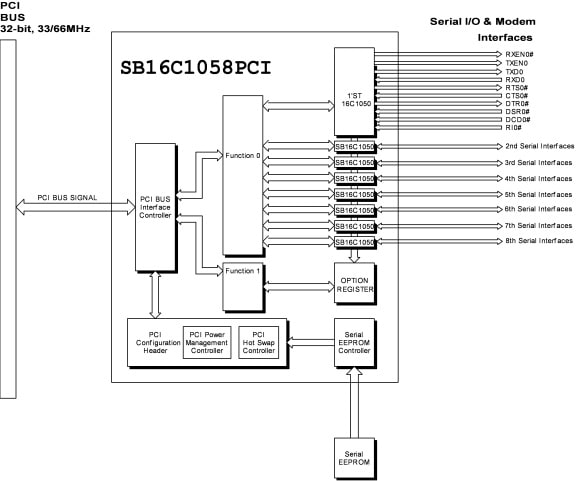

SB16C1058PCI_FBGA176是一款单芯片，无需任何胶合逻辑即可将8个异步串行通信端口连接到PCI总线，是为PCI总线构建串行端口的最佳解决方案。它使客户能够轻松简便地进行参考设计，作为8端口串行多端口卡的单芯片解决方案。

它包含SystemBase开发的SB16C1058_FBGA176（带有256字节发送/接收FIFO的八通道UART）。它还具有增强功能：全局中断和用于RS422/485自动切换的专用控制引脚。256字节的FIFO减少了CPU开销，并允许更高的数据吞吐量。

高级功能

内置256字节发送/接收FIFO
SB16C1058PCI_FBGA176拥有256字节的发送/接收FIFO，以减少I/O的CPU开销。该FIFO将使您的系统更加稳定。有两种FIFO模式：64字节FIFO和256字节FIFO。FCR（FIFO控制寄存器）和AFR（附加功能寄存器）可启用FIFO。发送中断触发级别也可通过这些寄存器进行选择。

支持用于RS422和RS485总线操作的专用控制引脚
SB16C1058PCI_FBGA176的每个UART通道都有2个自动切换信号。这2个自动控制信号减少了RS422和RS485系统中的胶合逻辑，因此软件工程师除了初始设置外，无需控制总线网络。

零等待PCI转换以及针对IOR、IOW的24ns UART响应时间

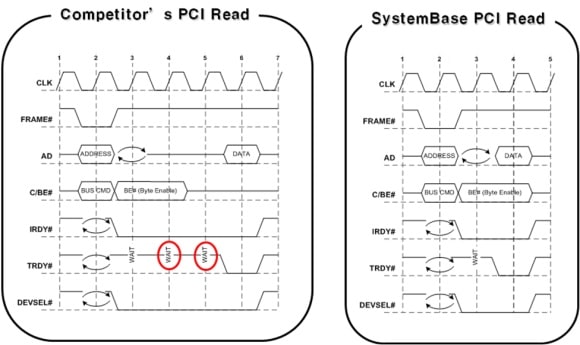

SB16C1058PCI_FBGA176拥有从PCI到UART的最快转换时间。这一周转时间与系统性能相关。下图显示SB16C1058PCI_FBGA176具有零等待PCI转换。如您所见，在第二阶段需要第一次等待。我们竞争对手的PCI控制器完成一个PCI读取周期需要2个等待周期。但SystemBase的SB16C1058PCI_FBGA176没有额外的2个等待周期。此外，SB16C1050 UART内核拥有最快的UART响应时间：IOW和IOR为24ns。

通用PCI，可在PCI和PCI-X插槽上运行

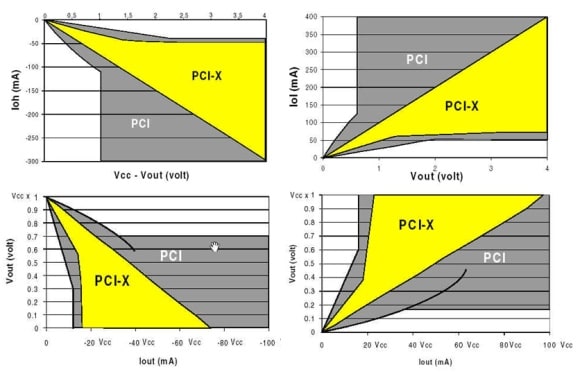

SystemBase的PCI内核具有良好的电气特性。它可在33MHz和66MHz的PCI总线上工作，并支持PCI和PCI-X插槽。
