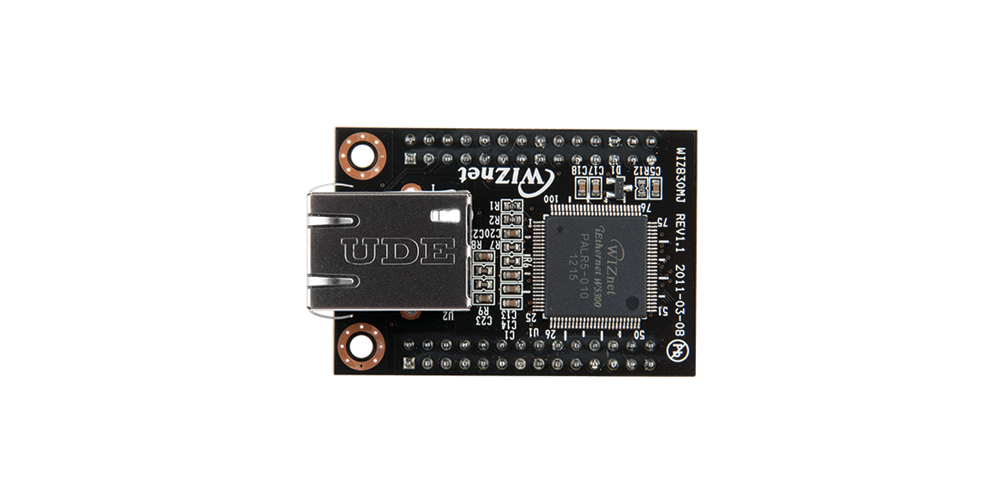

WIZnet WIZ830MJ
一款高性能以太网模块，基于集成了MAC和PHY的W5300硬件TCP/IP芯片，包含一个板载RJ45（MAG-JACK）和必要的接口逻辑，使开发人员能够快速为嵌入式系统添加以太网功能。
WIZ830MJ是一款高性能以太网模块，基于集成了MAC和PHY的W5300硬件TCP/IP芯片。它包含一个板载RJ45（MAG-JACK）和必要的接口逻辑，使开发人员能够快速为嵌入式系统添加以太网功能。WIZ830MJ设计为通过16/8位并行MCU总线接口轻松集成，为工业应用提供出色的吞吐量和稳定性。
特性：
- 集成W5300硬连线TCP/IP芯片、变压器和RJ45网络接口的插件式网络模块
- 无需为物理层（PHY）或变压器进行外部硬件设计
- 16/8位微控制器（MCU）并行总线接口，实现高数据吞吐量
- 支持8个独立的硬件套接字
- 提供高达128 KB的内部发送/接收（TX/RX）缓冲存储器
- 两个用于牢固安装的印刷电路板（PCB）通孔（直径3.00毫米）
- 工作温度：-40°C至+85°C
- 非常适合高性能以太网应用
电气特性
DC
| Symbol | Parameter | Min | Typ | Max | Unit |
|---|---|---|---|---|---|
| VDD | Supply voltage | 2.97 | 3.3 | 3.6 | V |
| VIH | High-level input voltage | 2.0 | – | 5.5 | V |
| VIL | Low-level input voltage | –0.3 | – | 0.8 | V |
| VOH | High-level output voltage | 2.4 | 3.3 | – | V |
| VOL | Low-level output voltage | 0.0 | – | 0.4 | V |
| IDD | Operating current VCC 3.3V (Normal) | – | 180 | 250 | mA |
功耗
| Symbol | Parameter | Min | Typ | Max | Unit |
|---|---|---|---|---|---|
| PIA | using the auto-negotiation of internal PHY mode | - | 180 | 250 | mA |
| PIM | using manual configuration of internal PHY mode | - | 175 | 210 | mA |
| PE | using external PHY mode | - | 65 | 150 | mA |
条件：Vcc 3.3V, 温度 25°C
| Symbols | Dimensions (mm) |
|---|---|
| A | 34.00 |
| B | 30.48 |
| C | 25.40 |
| D | 3.40 |
| E | 4.00 |
| F | 50.00 |
| G | 3.30 |
| H | 6.50 |
| I | 2.54 |
| J | 2.54 |
| K | 15.90 |
| L | 13.50 |
| M | 6.00 |
外形规格：带RJ45磁 Jack 的插件式 ioModule
引脚间距：2.54毫米
安装孔：直径3.00毫米 × 2
