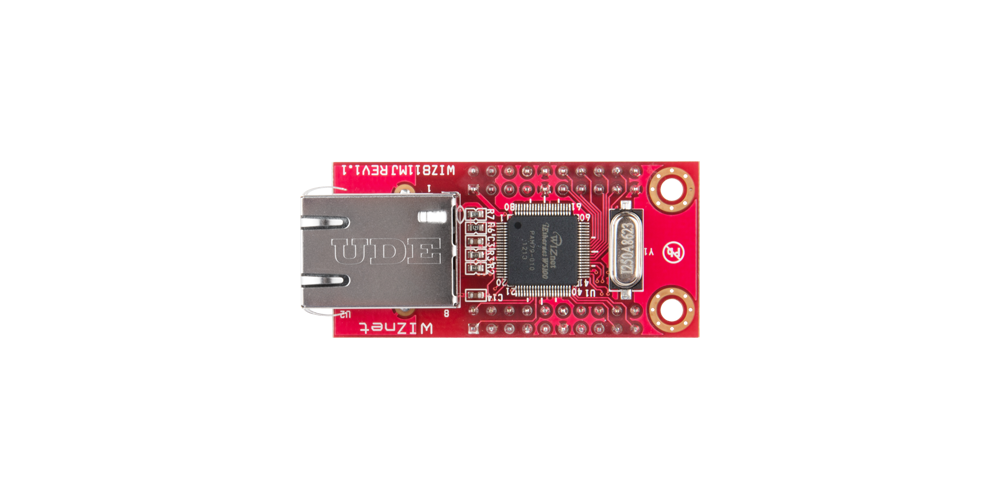

WIZnet WIZ811MJ
一款插件式以太网模块，搭载了W5100硬连线TCP/IP芯片，并集成了PHY和RJ45（带磁环连接器）。
WIZ811MJ是一款插件式以太网模块，其特点是搭载了W5100硬连线TCP/IP芯片，该芯片集成了PHY和RJ45（带磁环连接器）。
它能让用户轻松地为嵌入式系统添加以太网功能，无需进行复杂的硬件设计。
该模块同时支持MCU总线和高速SPI接口，以便实现灵活的系统集成。
特性
- 集成W5100芯片、变压器和RJ45磁 jack的插件式网络模块
- 无需为变压器或PHY进行外部设计
- 可快速评估W5100和基于MCU的系统
- 支持MCU总线和高速SPI接口
- 支持4个独立的硬件套接字
- 工作温度：−40°C ~ +85°C
- 用于快速开发的紧凑型插件模块
电气特性
DC
| Symbol | Parameter | Min | Typ | Max | Unit |
|---|---|---|---|---|---|
| VDD | Supply voltage | 2.97 | 3.3 | 3.6 | V |
| VIH | High-level input | 2.0 | – | 5.5 | V |
| VIL | Low-level input | –0.3 | – | 0.8 | V |
| VOH | High-level output | 2.4 | 3.3 | – | V |
| VOL | Low-level output | 0.0 | – | 0.4 | V |
| Symbols | Dimensions (mm) |
|---|---|
| A | 25.00 |
| B | 22.46 |
| C | 17.00 |
| D | 3.40 |
| E | 4.00 |
| F | 52.00 |
| G | 3.20 |
| H | 9.00 |
| I | 2.54 |
| J | 2.54 |
| K | 15.90 |
| L | 13.50 |
| M | 6.00 |
外形规格：插件式io模块
引脚间距：2.54毫米
尺寸：参考硬件指南
WIZ81xMJ Comparision Table
