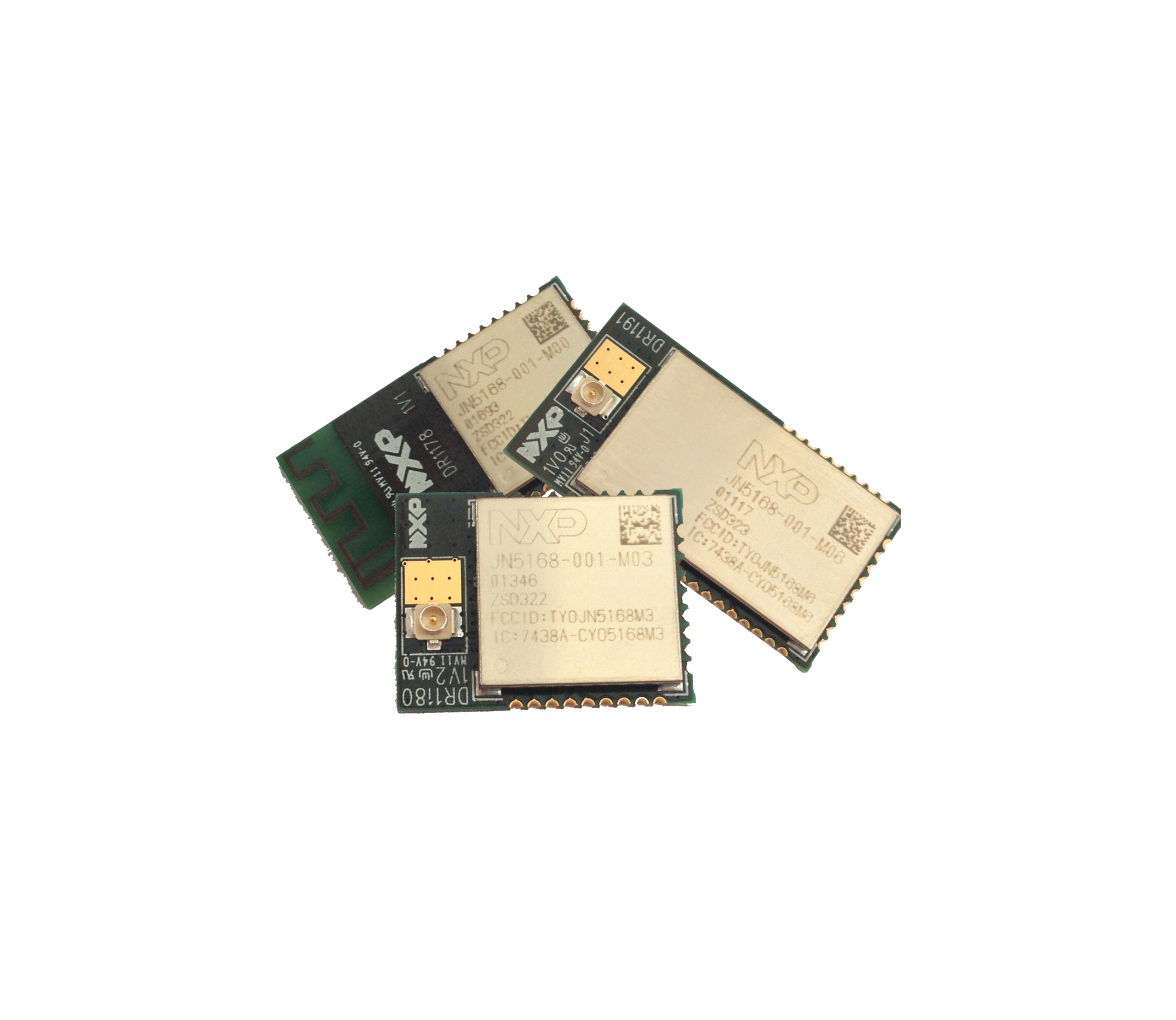

JN5168模组
JenNet-IP, ZigBee PRO and IEEE802.15.4 模组
JN5168是一款超低功耗、高性能的无线SOC模块。它使用户能在短的时间内，以经济的设计实现基于IEEE802.15.4或ZigBee PRO的无线网络系统，减少了用户进行RF射频设计和封装的时间，具有简单易用的特点。JN5168-001-Myy系列模块采用Jennic第四代JN5168无线控制器来提供全面的解决方案，具有高性能的CPU、超低功耗、大容量存储、优异RF性能等特点。而且其包含了丰富的外围器件接口，方便客户的不同应需求，大程度降低客户的开发成本。
JN5168兼容802.15.4, JenNet-IP, ZigBee Light Link, ZigBee Smart Energy 和RF4CE 等多种网络协议栈，支持点对点、星形网络、树形网络、网状网络等组网方式，能够满足各种标准以及非标准的网络拓扑需求，具有一个平台，多种方案的优势与特点。
根据不同的应用需求，我们提供四种模块供用户选择：
- JN5168-001-M00标准功率模块，板载天线
- JN5168-001-M03标准功率模块，板载uFL天线连接器
- JN5168-001-M05高功率模块，板载uFL天线连接器
- JN5168-001-M06超高功率模块，板载uFL天线连接器

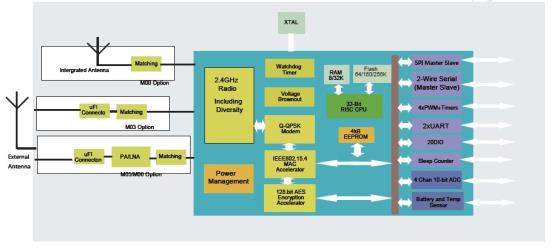

结构图：
模块特性：
l 2.4G免费频段
l 2 5 0 、500 & 667kbps传输模式
l IEEE802.15.4、JenNet-IP、
l ZigBee Light Link、
l ZigBee Smart Energy
l RF4CE标准
l 休眠电流(带唤醒时钟)：0.7uA
l 深度休眠： 100nA
l 工业级温度：-40℃-85℃
模块参数：
JN5168-001-M00/M03(标准模块)
l 可视距离<1km
l M00：板载天线(16x30mm)
l M03：uFL连接器(16x21mm)
l 发射功率：+2.5dBm
l 接收器灵敏度：-95dBm
l TX电流：15mA
l RX电流：17.5mA
l 工作电压：2.0-3.6V
JN5168-001-M05(高功率模块)
l 可视距离：<2km
l M05：uFI连接器(16x30mm)
l 发射功率：+9.5dBm
l 接收器灵敏度：-96dBm
l TX电流：35mA
l RX电流：22mA
l 工作电压：2.0-3.6V
JN5168-001-M06(超高功率模块)
l 可视距离：<6km
l M05：uFI连接器(16x30mm)
l 发射功率：+22dBm
l 接收器灵敏度：-100dBm
l TX电流：175mA
l RX电流：22mA
l 工作电压：2.0-3.6V
应用:
l ZigBeePRO网络
l 家用和商业建筑/自动看控制
l 定位系统（如：资产跟踪）
l 玩具和游戏外围设备
l 工业系统/遥测/远程控制

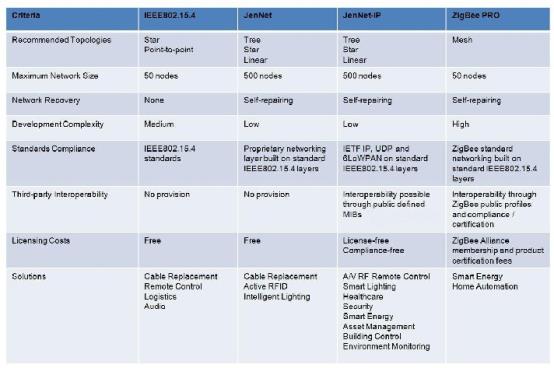

协议栈比较：

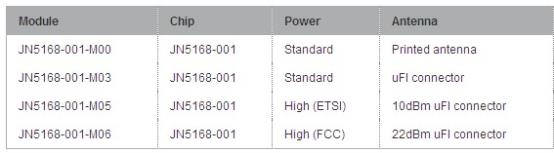

订货信息：
另附：JN516X配套PA
|
型号 |
描述 |
|
RFX2401C |
CMOS 2.4GHZ ZIGBEE/ISM TRANSMIT/RECEIVE RFeIC |
|
SE2431L |
2.4 GHz ZigBee®/802.15.4 Front-End Module |
|
模组配件——2.4G天线和馈线 |
分定向和全向 |
我公司仍有大量JN516X系列现货，可满足极速交付需求，欢迎通过页面底部多种方式联系我们，获取最新报价与库存状态！
