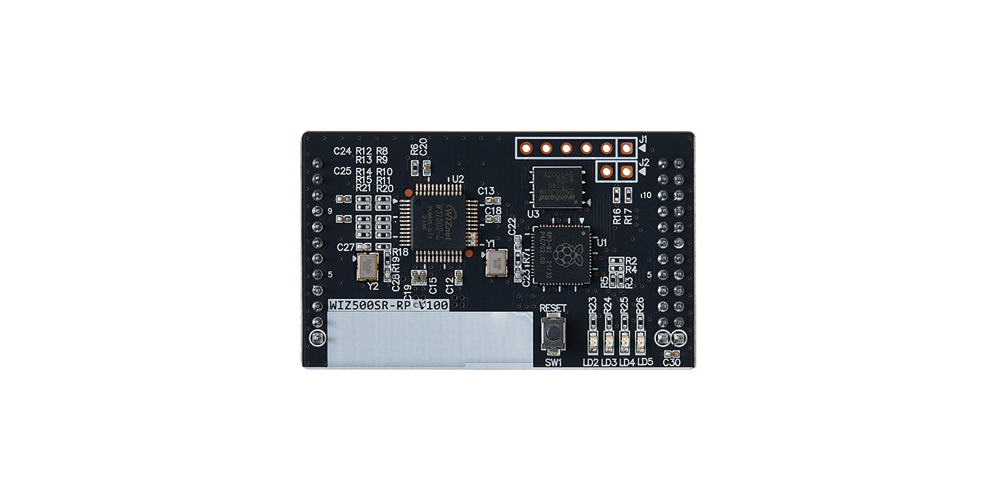

WIZnet WIZ500SR-RP
WIZ500SR-RP是一款紧凑型串口转以太网模块，它采用RP2040微控制单元（MCU）和W5100S以太网芯片。
描述
WIZ500SR-RP 是一款最先进的串行到以太网模块，它利用了 RP2040 微控制器单元 （MCU） 和 W5100S 以太网芯片的强大功能。该模块在设计时充分考虑了效率，充当协议转换器，在串行设备和 TCP/IP 网络之间无缝传输数据。这使得 WIZ500SR-RP 成为需要通过 Internet 进行可靠数据通信的应用的理想选择，而无需对现有串行设备进行大量修改。其功能的关键是该模块对 RP2040 MCU 的利用，该 MCU 以其强大的性能和灵活性而闻名。结合 W5100S 以太网芯片，该模块支持 10/100Mbps 以太网连接，确保快速可靠的网络通信。串行通信功能同样令人印象深刻，支持高达 230kbps 的串行速度。这使得 WIZ500SR-RP 具有足够的多功能性，可以处理从简单的传感器网络到更复杂的控制系统的广泛应用。从物理上讲，WIZ500SR-RP 非常紧凑，尺寸仅为 50 x 30 x 5.7 mm。这种小巧的外形及其 2mm 间距的 1x12 排针使其易于集成到现有项目或产品中，而无需大量空间。该模块还具有用于 PHY 链路状态和 TCP 连接状态的专用状态引脚，并支持多个串行信号，包括 UART 和可选的 DTR/DSR 信号。WIZ500SR-RP 的与众不同之处在于其双 UART 支持，一个用于数据传输，另一个用于调试，以及一个用于网络通信的以太网端口。这种设计允许单独的数据通道和调试通道，增强了模块的实用性和易用性。可以通过串行 AT 命令或专用配置工具进行配置，从而为设置和部署提供灵活性。此外，该模块还支持 WIZ VSP（虚拟串行端口）程序，进一步扩展了其功能。
特性
- 基于 RP2040 MCU 的串行到以太网模块（TTL 电平）
- 包括 W5100S
- 10/100Mbps以太网和高达230kbps的串行速度
- 2mm 间距 1x12 排针 （3ea） 安装模块
- 状态引脚：PHY 链路状态/TCP 连接状态
- 串行信号（UART 或 RS-232C）
- WIZ500SR-RP 模块 （UART）：TXD、RXD、RTS、CTS
- WIZ5xxSR-RP-EVB（RS-232C）：TXD、RXD、RTS、CTS
- 支持可选的DTR/DSR信号
- WIZ500SR-RP具有通用异步收发设备x 2、SWD x 1、以太网x 1
- UART0、用于调试的SWD和用于数据收发的UART1、以太网
- 分离的数据通用异步收发设备和调试通用异步收发设备端口
- 可以通过串行AT命令或配置工具进行配置
- 支持WIZ VSP（Virtual Serial Port）程序
