Systembase Multi-1/USB all-ISO 工业级RS232/RS422/RS485转USB串口数字隔离转换器

工业级 1 端口RS232/RS422/RS485转USB串口数字隔离转换器

串口接口 RS232 / RS422 / RS485

USB USB 2.0 Full Speed 12Mbps



核心特性

  • 通信速率:最高 921.6Kbps
  • 防护等级:±3kV 数字隔离、±30kV 浪涌保护
  • 关键功能:自动收发切换、斜率限制、锁扣式 USB 线
  • 工作温度:-40 ~ 85℃



产品概述

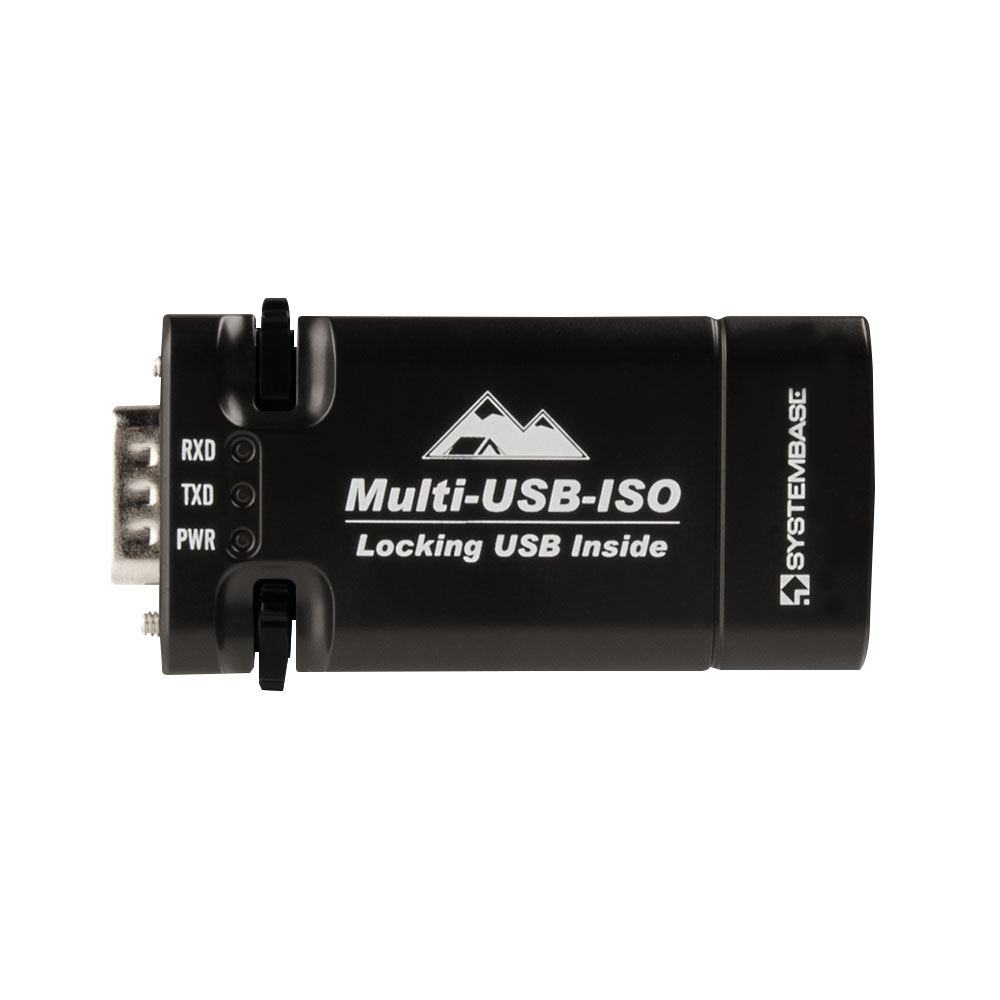

Multi-1/USB all-ISO 是一款串口通信适配器,可通过 USB 轻松快速地为系统添加串行通信端口。它支持 USB Full-Speed 和最高 921.6Kbps 的串口通信速率,内置 ±30kV 浪涌保护器和 ±3kV 隔离,兼具出色的兼容性与稳定性。串口通信状态 LED 指示灯与简洁设计相得益彰,同时也是实用的调试辅助工具。Multi-1/USB-ISO 是支持 RS232、RS422 和 RS485 通信接口的一体化型号,可用于研发、办公自动化和工厂自动化等广泛场景。可通过背面的开关轻松选择接口,该开关还可设置终端电阻开 / 关并配置斜率,以适应通信线路条件。



功能特点

  • 锁扣式 USB 线:接口处锁定机构防止 USB 意外断开,与标准 USB 接口兼容性出色且易于使用,被广泛用于工业环境。
  • 便捷的自动收发切换:为 RS422/RS485 通信提供硬件级自动收发切换,防止输出信号冲突,设置接口模式后自动启用。
  • 斜率限制:抑制通信期间电磁辐射;启用后最大通信速率限制为 250Kbps,但可防止医院、研究机构等 EMI 敏感环境中设备发生故障。
  • 数字隔离,增强可靠性:数字隔离技术兼具小型化、高隔离性能与低功耗,可靠性优于传统光耦隔离。该功能电气隔离输入和输出信号,保护设备免受外部噪声或附近电机、执行器等设备引起的强烈电干扰。



技术规格

USB参数

项目 参数
规格 USB 规范 Rev 2.0,High-Speed



串口参数

项目 参数
端口数 1
接口 RS232 / RS422 / RS485
最大通信速率 921.6Kbps
信号线 RS232:TXD、RXD、RTS、CTSRS422:TXD+、TXD-、RXD+、RXD-RS485:TRXD+、TRXD-
防护 ±30kV 电涌自我保护
流控 RTS/CTS、XON/XOFF
信号冲突预防 自动收发切换
线长 / 线径 1200mm / Φ4.8mm



硬件参数

项目 参数
控制器 FT231XQ

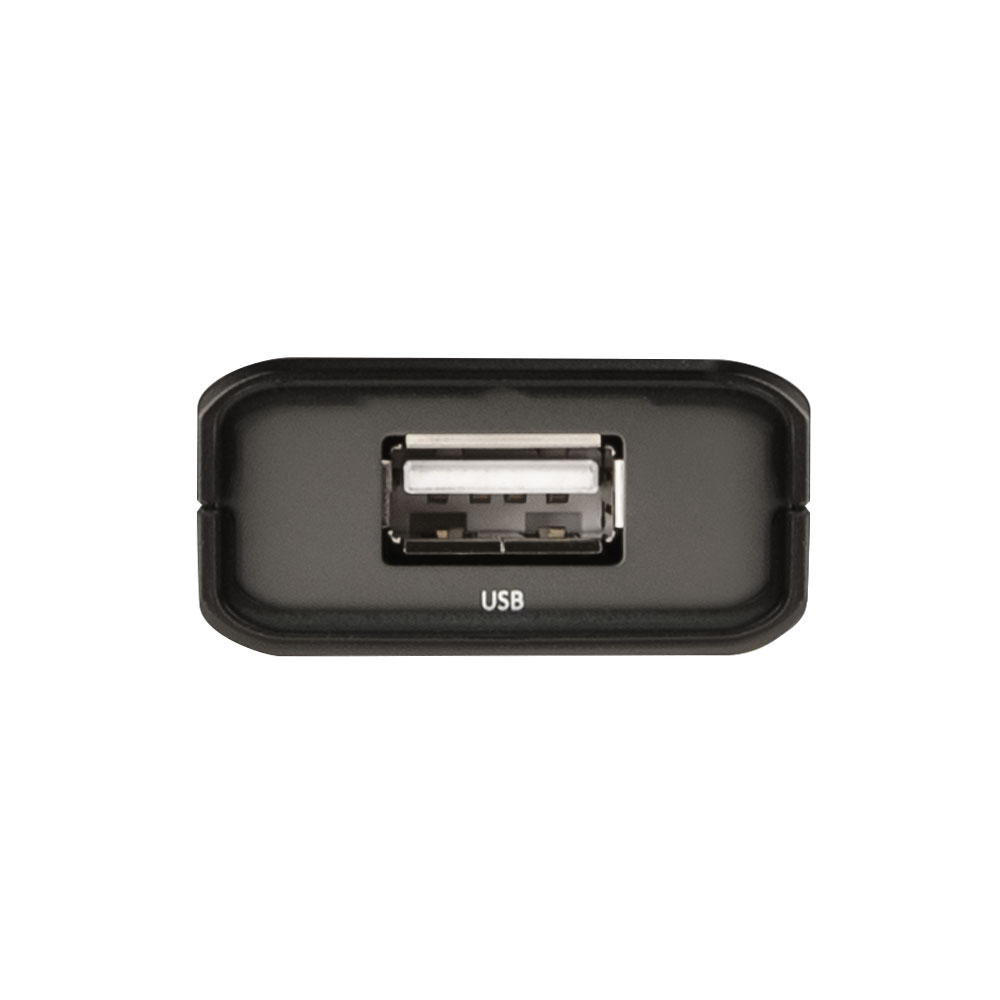

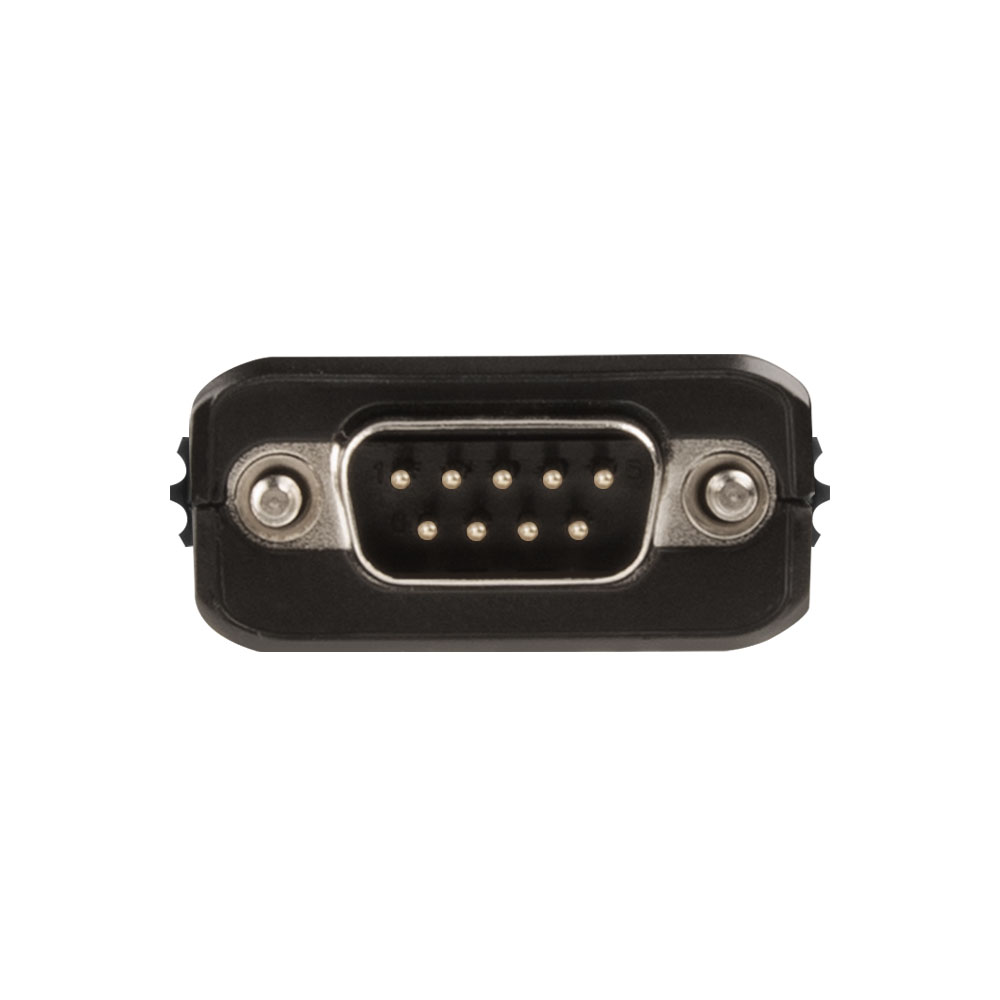

板载接口 USB-A 母头、DB9 公头



软件参数

项目 参数
支持系统 Windows 7 或更高版本、Windows Server 2008 或更高版本、Linux



工作环境与认证

项目 参数
工作温度 -40 ~ 85℃
存储温度 -40 ~ 85℃
湿度 5% ~ 95%,无凝结
认证 KC





引脚图



Multi-1/USB all-ISO



三维图



Multi-1/USB all-ISO
