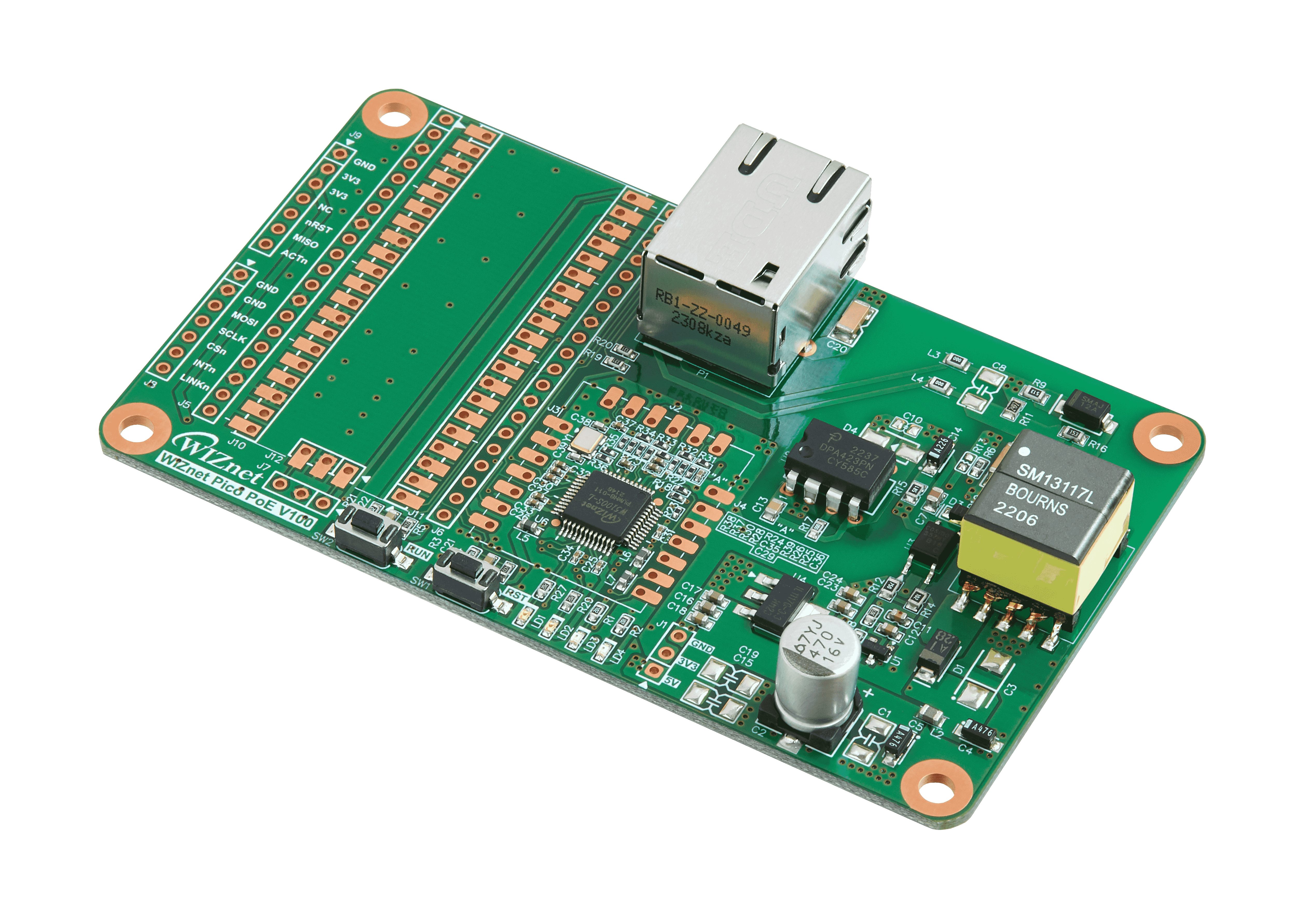

WIZnet Pico PoE
它与W5500、W5100S和W6100 Io模块相结合，可提供以太网连接以及独立的电源。它的最大供电功率可达8W
- 可安装树莓派Pico
- 可安装以太网W5100S、W5500、W6100 IO模块
特性
- 以太网供电（PoE）
- 符合IEEE802.3af标准
- 模式A（终端跨接法）、模式B（中间跨接法）
- 宽输入电压范围37V直流~57V直流
- 电路保护（过压、过流）
- 高直流/直流转换效率
- 隔离等级2kVrms
- 增强型浪涌保护
- 内置2通道桥式整流器
以太网供电电气规格
| No | Value | Specification |
|---|---|---|
| 1 | Input Voltage | 37 ~ 57V |
| 2 | Output Voltage | 5V (1.6A) |
| 3.3V (1A LDO) | ||
| 3 | Power | 8W |
| 4 | Switching Frequency | 400kHz fixed |
| 5 | Isolation | 2kVrms |
| 6 | Operating Temperature | -20 ~ 85℃ |
WIZnet IO模块
- W5100S-IO
- 支持硬连线互联网协议：TCP、UDP、UDP唤醒（WOL over UDP）、ICMP、IGMPv1/v2、IPv4、ARP、PPPoE
- 同时支持4个独立的硬件套接字
- 用于发送/接收缓冲区的16KB内部存储器
- SPI接口
- W5500-IO
- 支持硬连线互联网协议：TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE
- 同时支持8个独立的硬件套接字
- 用于发送/接收缓冲区的32KB内部存储器
- 支持高速串行外设接口（SPI模式0、3）
- W6100-IO
- 支持硬连线互联网协议：TCP、UDP、IPv6、IPv4、ICMPv6、ICMPv4、IGMP、MLDv1、ARP、PPPoE
- 同时支持8个带32KB存储器的独立套接字
- 用于发送/接收缓冲区的16KB内部存储器
- SPI接口
树莓派Raspberry Pi Pico
- 带2MB闪存的RP2040微控制器
- 双核Cortex M0+，最高133MHz
- 264KB多存储体高性能SRAM
- 带就地执行（XIP）功能的外部四通道SPI闪存
- 高性能全交叉开关总线结构
- 30个多功能通用输入输出（其中4个可用于ADC）
- 1.8-3.3V输入输出电压（注意：Pico的输入输出电压固定为3.3V）
- 12位500ksps模数转换器（ADC）
- 多种数字外设
- 2个UART、2个I2C、2个SPI、16个PWM通道
- 1个带4个警报的定时器、1个实时计数器
- 2个可编程输入输出（PIO）模块，共8个状态机
- 灵活的、用户可编程的高速输入输出
- 可模拟SD卡和VGA等接口
其他功能
- 3针ARM串行线调试（SWD）端口
- 内置10/100以太网物理层（PHY）
- 支持自动协商
- 全双工/半双工
- 10/100兆位
- 内置RJ45（BR1-ZZ-0049）
- 内置低压差稳压器（IL1117-3.3）
硬件规格
树莓派Raspberry Pi Pico
WIZnet IO模块的引脚排列直接与Pico开发板的GPIO相连，如上图所示。GPIO16、GPIO17、GPIO18、GPIO19、GPIO20、GPIO21均与WIZnet IO模块相连。这些引脚支持与WIZnet芯片进行SPI通信，从而使用以太网功能。如果要使用以太网功能，这些引脚就不能用于其他任何用途。
树莓派Raspberry Pi Pico与WIZnet IO模块的连接引脚
| I/O | Pin Name | Description |
|---|---|---|
| I | GPIO16 | Connected to MISO on W5100S |
| O | GPIO17 | Connected to CSn on W5100S |
| O | GPIO18 | Connected to SCLK on W5100S |
| O | GPIO19 | Connected to MOSI on W5100S |
| O | GPIO20 | Connected to RSTn on W5100S |
| I | GPIO21 | Connected to INTn on W5100S |
| I | GPIO24 | VBUS sense - high if VBUS is present, else low |
| O | GPIO25 | Connected to user LED |
| I | GPIO29 | Used in ADC mode (ADC3) to measure VSYS/3 |
树莓派Raspberry Pi Pico电源引脚
| Pin No. | Pin Name | Description |
|---|---|---|
| PIN40 | VBUS | Micro-USB input voltage, connected to micro-USB port pin 1. Nominally 5V. |
| PIN39 | VSYS | Main system input voltage, which can vary in the allowed range 4.3V to 5.5V, and is used by the on-board LDO to generate the 3.3V . |
| PIN37 | 3V3_EN | Connects to the on-board LDO enable pin. To disable the 3.3V (which also de-powers the RP2040 and W5100S), short this pin low. |
| PIN36 | 3V3 | Main 3.3V supply to RP2040 and W5100S, generated by the on-board LDO. |
| PIN35 | ADC_VREF | ADC power supply (and reference) voltage, and is generated on W5100S-EVB-Pico by filtering the 3.3V supply. |
| PIN33 | AGND | Ground reference for GPIO26-29. |
| PIN30 | RUN | RP2040 enable pin, To reset RP2040, short this pin low. |
J1 电源输出接头
| Pin No. | Pin Name | Description |
|---|---|---|
| 1 | +5V | +5V Power I/O Pin |
| 2 | +3.3V | +3.3V Power I/O Pin |
| 3 | GND | Ground |
J7 SWD接头
3针ARM串行线调试（SWD）端口
| Pin No. | Pin Name |
|---|---|
| 1 | SWDIO |
| 2 | GND |
| 3 | SWCLK |
推荐的工作条件
| Item | Description |
|---|---|
| Operation Temperature MAX | 70℃ |
| Input Volatge | 48 ~ 57V |
