WIZnet WIZ850io
一款紧凑型网络模块，它集成了W5500硬件TCP/IP芯片，内置PHY、变压器和RJ45网络接口（MAG-JACK）。
WIZ850io是一款紧凑型网络模块，它集成了W5500硬件TCP/IP芯片，内置PHY、变压器和RJ45网络接口（MAG-JACK）。
它与WIZ820io硬件完全兼容，为开发者提供了无缝的升级路径和更快的网络性能。
它非常适合快速原型开发和支持互联网的嵌入式系统，无需在W5500和变压器之间进行额外的接口设计。
特性
- 集成了W5500、变压器和RJ45网络接口的紧凑型插件式以太网模块
- 与WIZ820io硬件兼容
- 无需PHY或变压器的硬件设计
- 支持高速SPI接口（模式0/3）
- 支持断电和局域网唤醒功能
- 小尺寸：20×25毫米

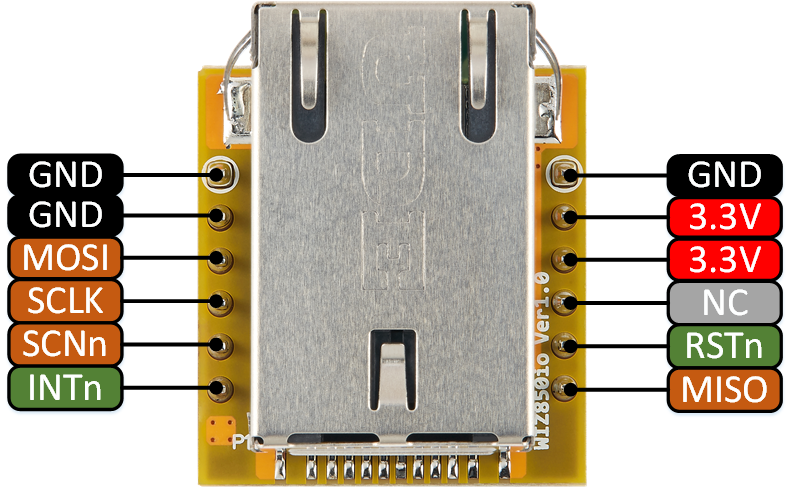

- 1×6引脚接头（2.54毫米间距）
- 工作温度：-40°C ~ +85°C
电气特性
DC
| Symbol | Parameter | Pins | Min | Typ | Max | Unit |
|---|---|---|---|---|---|---|
| VDD | Supply voltage | 3.3 V | 2.97 | 3.3 | 3.63 | V |
| VIH | High-level input | ALL | 0.7×Vcc | – | 5.5 | V |
| VIL | Low-level input | ALL | –0.3 | – | 0.3×Vcc | V |
| VOH | High-level output | ALL | 2.9 | 3.3 | – | V |
| VOL | Low-level output | ALL | 0.0 | – | 0.52 | V |
| IDD | Supply current (Normal) | 3.3 V | – | 141 | – | mA |
| IPD | Supply current (Power-down) | 3.3 V | – | 13 | – | mA |
功耗
| Condition | Min | Typ | Max | Unit |
|---|---|---|---|---|
| 100 Mb/s Link | – | 135 | – | mA |
| 10 Mb/s Link | – | 80 | – | mA |
| Unlink (Auto-negotiation) | 62 | – | 75 | mA |
| 100 Mb/s Tx | 137 | – | 141 | mA |
| 10 Mb/s Tx | – | 83 | – | mA |
| Power-down | – | 13 | – | mA |
- 外形规格：插件式ioModule
- 引脚间距：2.54毫米
- 尺寸：25×23毫米
