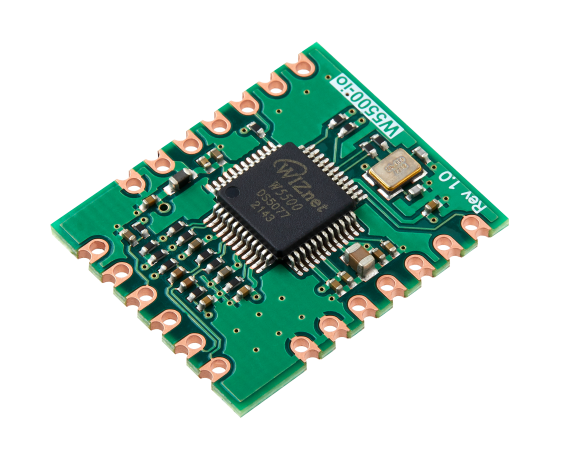

WIZnet W5500-io
一款紧凑型插件式网络模块，搭载了带有集成PHY的W5500硬连线TCP/IP芯片
W5500-io是一款紧凑型插件式网络模块，其特点是搭载了带有集成PHY的W5500硬连线TCP/IP芯片。它允许用户在无需复杂硬件设计的情况下，为嵌入式系统添加以太网功能。W5500-io与W5100S-io和W6100-io模块完全兼容，能够实现以太网连接的快速评估和集成。
特性
- 紧凑型插件式以太网模块
- 硬件与W5100S-io和W6100-io兼容
- 无需为W5500芯片进行外部设计工作
- 高速SPI接口
- 支持断电和局域网唤醒功能
- 外形尺寸极小：20毫米×24毫米×2.6毫米
电气参数
DC
| Symbol | Parameter | Pins | Min | Typ | Max | Unit |
|---|---|---|---|---|---|---|
| VDD | Supply voltage | 3.3 V | 2.97 | 3.3 | 3.63 | V |
| VIL | High-level input | ALL | 2.0 | – | 5.5 | V |
| VIH | Low-level input | ALL | –0.3 | – | 0.8 | V |
| VOL | Low-level output | ALL | – | – | 0.4 | V |
| VOH | High-level output | ALL | 2.4 | – | – | V |
| IDD | Supply current (Normal) | 3.3 V | – | 132 | – | mA |
| IPD | Supply current (Power-down) | 3.3 V | – | 13 | – | mA |
功耗
| Condition | Typ | Unit |
|---|---|---|
| 100 Mb/s Link | 128 | mA |
| 10 Mb/s Link | 75 | mA |
| Un-Link (Auto-negotiation) | 65 | mA |
| 100 Mb/s Tx | 132 | mA |
| 10 Mb/s Tx | 79 | mA |
| Power-down mode | 13 | mA |
