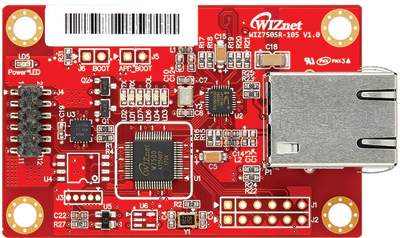

WIZ750SR-105是一款协议转换器，它能将串行设备发送的数据转换为TCP/IP数据进行传输，并将通过网络接收到的TCP/IP数据转换回串行数据发送给串行设备。它符合工业温度标准。

WIZ750SR-105与WIZnet的WIZ100SR S2E模块兼容。此外，WIZ750SR-100包含一个4引脚的GPIO扩展端口，用户可将其自由配置为模拟输入或数字输入/输出。

WIZ750SR-105兼容WIZ107SR/WIZ750SR的AT命令集，因为该系列板卡的固件和配置工具是相同的。用户只需通过在固件中更改板卡选择，就可以选用各种不同的板卡（例如WIZ750SR、WIZ750SR-100、WIZ750SR-105、WIZ750SR-110）。

WIZ750SR-105是通过以太网控制用户串行设备的最佳解决方案。

特性

• 基于W7500微控制器（TTL电平）的串口转以太网模块
• 包含外部PHY芯片
• 与WIZ105SR串口转以太网模块硬件兼容
• 10/100Mbps以太网速率及最高230kbps串口速率
• 数据线上采用排针（2x6，2.00mm表面贴装排针）
• 4引脚可配置用户输入/输出
• 状态引脚：PHY链路状态/TCP连接状态
• 串口信号（TTL或RS-232C）
  • WIZ750SR-105模块（TTL）： TXD, RXD, RTS, CTS
  • WIZ105SR评估板（RS-232C）： TXD, RXD, RTS, CTS
  • 支持可选的DTR/DSR信号（可选择状态引脚或DTR/DSR引脚）
• 独立的数据通用异步收发传输器（UART）和调试通用异步收发传输器（UART）端口
• 支持搜索密码
• 可通过串口AT命令或配置工具进行配置
• 支持WIZ虚拟串口（VSP）程序
• 内置10/100Mbps以太网静电放电（ESD）保护芯片
• 内置监控芯片，提高复位功能的稳定性
• 印刷电路板（PCB）设计尺寸：62毫米×40毫米（长×宽）
• 紧凑型设计尺寸：62毫米×40毫米×18毫米（长×宽×高）
