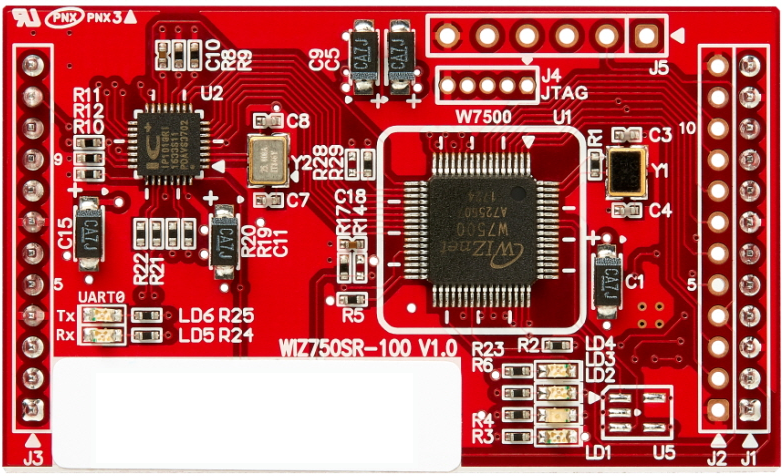

WIZ750SR-100是一款协议转换器，它能将串行设备发送的数据转换为TCP/IP数据进行传输，并将通过网络接收到的TCP/IP数据转换回串行数据发送给串行设备。它符合工业温度标准。

WIZ750SR-100与WIZnet的WIZ100SR S2E模块兼容[1]。此外，WIZ750SR-100包含一个4引脚的GPIO扩展端口，用户可对其进行自由控制（模拟输入或数字输入/输出）。

而且，WIZ750SR-100在控制命令方面与WIZ107SR（WIZ750SR）兼容。

WIZ750SR-100是通过以太网网络控制用户串行设备的理想解决方案。

它还设计为与WIZ750SR[2]兼容使用。用户只需在固件中更改板卡选择，就能使用各种不同的板卡（例如WIZ750SR、WIZ750SR-100、WIZ750SR-105、WIZ750SR-110）。

特性

• 基于W7500微控制器（TTL电平）的串口转以太网模块
• 包含外部PHY芯片
• 软硬件与WIZ100SR串口转以太网模块兼容
• 10/100Mbps以太网速率及高达230kbps的串口速率
• 搭载2mm间距1x12针脚排针（2个）的模块
• 4引脚可配置用户输入/输出
• 状态引脚：PHY链路状态/TCP连接状态
• 串口信号（UART或RS-232C）
  • WIZ750SR-100模块（UART）：TXD、RXD、RTS、CTS
  • WIZ750SR-100-EVB（RS-232C）：TXD, RXD, RTS, CTS
  • 支持可选的DTR/DSR信号（可选择状态引脚或DTR/DSR引脚）
• 独立的数据UART和调试UART端口
• 支持搜索密码
• 可通过串口AT指令或配置工具进行配置
• 支持WIZ虚拟串口（VSP）程序
• 内置10/100Mbps以太网静电放电（ESD）保护芯片
• 内置监控芯片，提升复位功能的稳定性
• 紧凑型设计，尺寸为50毫米×30毫米×12毫米（长×宽×高）
