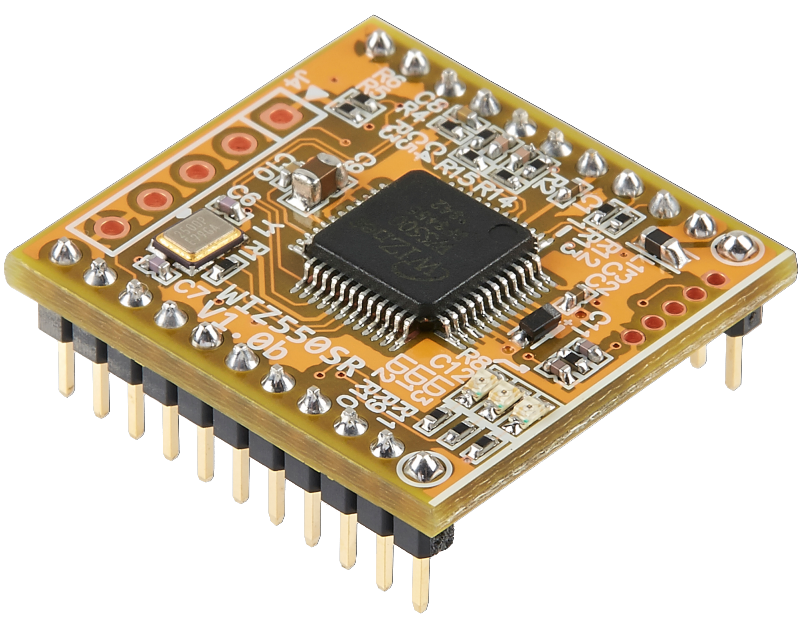

WIZ550SR因尺寸极小，不含RJ45接口。它提供2.00毫米间距的插针式用户接口。

WIZ550SR是一款协议转换器，能将串行设备发送的数据转换为TCP/IP数据类型进行传输，同时将通过网络接收的TCP/IP数据转换回串行数据，再发送回串行设备。它符合工业温度标准，并支持UART串行接口。

WIZ550SR与WIZ550S2E和WIZ550WEB的配置工具兼容，且使用相同的AT指令。

但需注意，配置工具必须使用最新版本。

特性

• 超小尺寸串口转以太网模块。22毫米×24毫米×13毫米
  • WIZnet，TCP/IP芯片W5500
  • 意法半导体，基于Cortex-M3的STM32F103RCT6
  • 不含变压器和RJ45接口
  • 2.00毫米间距排针类型，1×11
  • 支持介质相关接口（MDI）
    • TXN、TXP、RXN、RXP
  • 支持UART接口
    • RXD、TXD、RTS、CTS、DSR（可选）、DTR（可选）
    • 波特率：600bps至230.4kbps
    • 数据长度：8位
    • 校验位：无、奇校验、偶校验
    • 停止位：1位、2位
    • 支持RS-232C接口。
    • 将支持RS-422/485接口。
    • 默认值：115200，8，n，1
  • 支持调试UART
    • DEBUG RXD、DEBUG TXD
    • 默认值：115200，8，n，1
  • 支持PHY状态输出
    • 活动LED、链路LED
  • 支持状态输出
    • 低电平：TCP连接
    • 高电平：TCP断开连接
  • 系统引脚
    • RESET：系统复位，低电平有效
    • BOOT0：微控制器启动模式操作，高电平有效
    • H/W TRIG：应用启动模式操作，低电平有效
  • 支持指示LED。
    • 电源LED（LD3）
    • LED 0（LD1）
    • LED 1（LD2）
  • 支持用于固件上传的排针孔
    • 2.54毫米间距，未安装。
  • 支持用于SWD的排针孔。
    • 1.27毫米间距，未安装。
  • 包含用于数据存储的EEPROM。
  • 支持用于WIZ550SR设置的AT命令。
  • 支持WIZ虚拟串口（VSP）。
  • 工作温度：-40℃～85℃
  • 尺寸：22毫米×24毫米×13毫米 30毫米×18毫米（长×宽×高）
