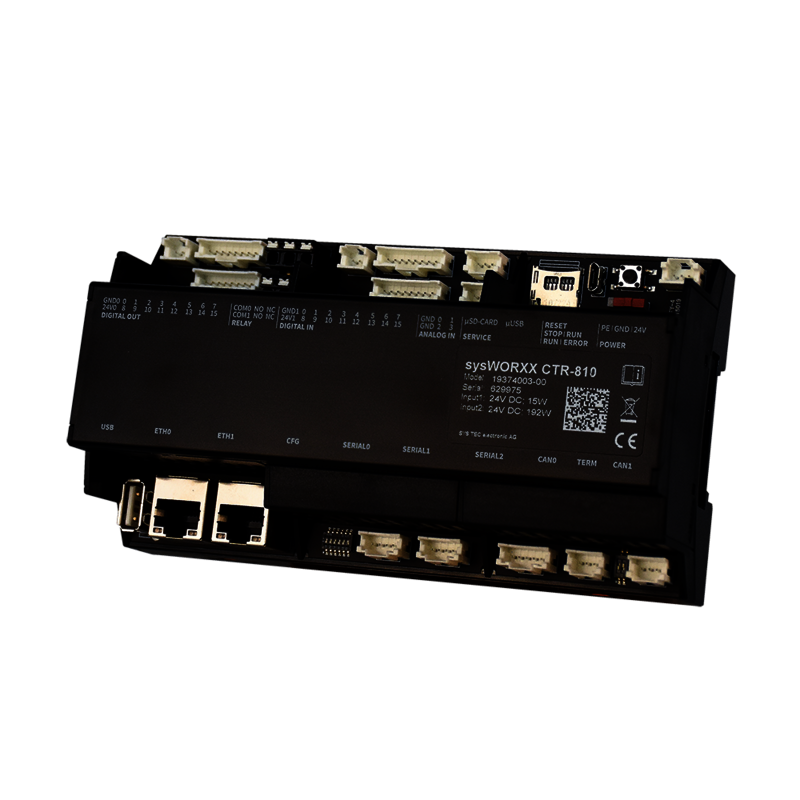

SYS TEC sysWORXX CTR-810
借助我们的sysWORXX CTR-810，您的技术人员和操作员能够轻松更换现场设备。
这款基于Linux的紧凑型控制器的替代版本与sysWORXX CTR-800完全兼容，此外还配备了Molex Micro Clasp连接器，可通过配对连接器快速连接所有本地输入输出以及通信接口。可拆卸的连接器有助于实现连接电缆（线束）的高效预组装。
我们的CTR-810提供两个独立的以太网接口，可用于分隔的网络。其设计还旨在降低能耗，非常适合工业领域高效的物联网应用。
作为一款用于自动化和数字化的可自由编程Linux紧凑型控制器，它能让您轻松使用所有常见的高级编程语言（如C/C++、Rust、C#（.NET Core）、Java和Python）创建应用程序。
CTR-810还可通过编程环境CODESYS作为符合IEC 61131-3标准的PLC进行编程。对于非信息技术人员而言，低代码环境Node-RED易于上手，可立即使用。通过MQTT和REST等标准协议，该CTR模块可与所有常见的云服务提供商配合使用。
该模块特别适合使用预组装线束，且便于未经培训的人员进行安装。因此，您能够在最短时间内完成现场设备的整体更换。
优势
- 两个独立的以太网接口，用于连接不同网络
- 个性化的组装和设计选项，支持白标和品牌标签
- 采用Molex Micro Clasp连接器预先组装接口，间距为2毫米
- 配备开源软件的可自由编程控制器，适用于自动化和数字化领域
- 性能强大，可直接与所有标准合作伙伴解决方案配合使用
- 可通过USB闪存盘实现可选的无线局域网连接
特性
- 莫仕微型卡环连接器，2毫米间距
- 独立以太网接口，用于安全隔离企业IT和车间OT
- 支持多种协议：
- CAN、CANopen（包括用于集成其他CANopen模块的CANopen管理器服务）
- Modbus RTU和TCP
- MQTT
- 带屏蔽的背板扩展总线
- 适用于DIN导轨安装
- 通过外部天线实现WLAN连接
|
General information |
|
|---|---|
|
Size (height, width, depth) |
60x162x91mm |
|
Temperature range |
0°...55°C |
|
Humidity |
10...95% non-condensing (VDE 0110) |
|
Protection class |
IP 20 |
|
Mounting type |
top hat rail |
|
Supply voltage |
24VDC |
|
Core |
|
|---|---|
|
CPU |
Dual 1.4GHz Cortex A53 (TI AM62x) |
|
Real-time co-processor |
400 MHz Cortex™-M4 |
|
RAM |
1024 MiB |
|
eMMC |
8 GiB |
|
RTC |
on-board, with buffer capacitor |
|
Temperature sensors |
CPU and IO board |
|
Connectivity |
|
|---|---|
|
ETH |
2 (10/100/1000Base-T, each with its own MAC address) |
|
CAN |
2 (CAN 2.0B) |
|
SIO |
3 (software configurable: RS-232, RS-485) |
|
USB Host |
1 (USB 2.0) |
|
SD Card |
1 (Micro-SD) |
|
Linux Console |
Serial (via USB) |
|
Software |
|
|---|---|
|
Basic installation |
Yocto Linux, I/O driver, Node-RED incl. sysWORXX nodes for on-board IOs |
|
Additional licenses |
IEC 61131-3 Runtime: CODESYS (incl. CAN, CANopen, Modbus TCP/RTU, MQTT) |
|
Optional |
qBee Agent for device management via cloud |
|
I/O interfaces |
|
|---|---|
|
Digital inputs |
16 (24VDC, galvanically isolated) |
|
A/B encoder |
1 (as alternative function for DI14/DI15) |
|
Highspeed counter |
1 (up/down, as alternative function for DI14/DI15) |
|
Digital outputs |
16 (24VDC/0.5 A, galvanically isolated) |
|
PWM |
2 (as alternative function for DO14/DO15) |
|
Relay |
2 (230VAC/1A, changeover contact) |
|
Analog inputs |
4 (12Bit, software configurable: 0...10VDC, 0...20mA) |
|
User interfaces |
|
|---|---|
|
Switch |
Run/Stop switch, reset button, DIP switch |
|
Status LEDs |
Power CPU, Power Periphery, Run, Error, status of inputs and outputs |
|
Maintenance access |
SSH/SFTP via Ethernet, Linux console via serial/USB |
应用与解决方案
应用场景：
- 用于自动化或数字化的可自由编程开源组件
- 现场网关、边缘控制器、紧凑型PLC
我们的合作伙伴解决方案：
- qBee设备管理
软件
可编程性？毫无疑问！
我们的CTR-810也能“说”您员工所使用的语言。作为一款控制器，它可针对各种需求进行自由编程和配置，并支持现代高级语言，还能运行IEC 61131-3 PLC程序以及基于Linux的应用程序。作为您开发工作的基础组件，您的创意几乎不受任何限制。
- C/C++、C#（.NET Core）、Java、Python、Rust
- 带有sysWORXX特定节点的Node-RED运行时
- CODESYS集成IEC 61131-3
- Docker（容器虚拟化）
订货信息
|
Art. No. |
Description |
|---|---|
|
19374003 |
sysWORXX CTR-810 |
|
162208 |
USB cable, 0.8m, USB-A to USB2.0-Micro-B plug |
|
149018 |
Power supply connection cable for laboratory or test requirements |
