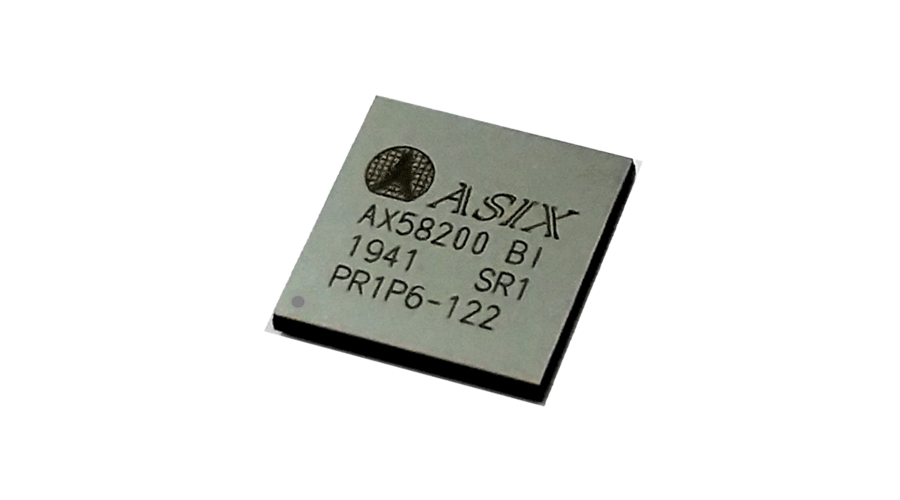

ASIX AX58200

AX58200是一款2/3端口EtherCAT从站专用通讯SoC，集成两个支持100Mbps全双工操作与HP Auto-MDIX功能的百兆以太网PHY。AX58200以ARM® Cortex®-M4F微处理器为核心，内置512K字节双区块(Dual Bank)Flash内存可用于支持OTA(Over-The-Air)韧体升级，内置160K字节SRAM其中包含32K字节缓存(Cache)可用于支持外部SPI Flash芯片内执行(XIP, eXecute-In-Place)。出厂前可预烧bootloader以支持安全启动(Secure Boot)功能可对存放于内置Flash内存的程式码进行完整性检查，并整合4K字节安全保护储存空间(Secure Protection ROM)可用于保存机密程序或资料。内置一次性编程ROM(OTP ROM)，可用于管控产品生命周期。支持含RMII接口与硬体加密引擎的10/100 Mbps以太网MAC，快速USB OTG与SPI/UART/I2C/I2S/CAN/PWM等各种通讯接口。

AX58200 EtherCAT从站控制器(ESC)集成两个可同时支持光纤和铜线网路应用的百兆以太网PHY，可与所有支持标准EtherCAT协议(如CoE/FoE/VoE等)的系统相互连结运作。AX58200 ESC支持9K字节RAM，8个现场总线存储器管理单元(FMMUs)，8个同步管理器，64位分布式时钟，可适用于各种实时工业自动化控制产品应用，如马达/运动控制，数字I/O控制，传感器数据采集，机器人转轴控制，EtherCAT转IO-Link主站网关，EtherCAT Junction从站模块等。

规格:

● ARM® Cortex®-M4F微控制器，主频192 MHz

-- 512K字节双区块(Dual Bank)Flash内存，160K字节SRAM

-- 32K字节安全启动(Secure Boot)程序

-- 4K字节加载代码空间(LDROM)

-- 4K字节安全保护内存(SPROM)保护知识产权

● EtherCAT从站控制器(ESC)

-- 集成两个百兆以太网PHYs

-- 内置第3个MII网络端口以支持星型或树型网络拓扑

-- 9K字节RAM

-- 8个现场总线存储器管理单元(FMMUs)

-- 8个同步管理器

-- 64位分布式时钟

● 通讯/控制接口

-- 1个高速USB 2.0 OTG

-- 1个10/100Mbps RMII网络端口

-- 6个低功耗UART与3个ISO-7816-3接口

-- 1个Quad-SPI控制器，支持主从模式

-- 3个I2C与1个 I2S，支持主从模式

-- 2个通用串行控制接口(USCI)可配置成UART/SPI/I2C功能

-- 2个CAN 2.0B控制器

-- 1个SPI主机接口，可外接SPI闪存最大32M字节

-- 2个SDHC接口

-- 76个通用型输入输出控制(GPIO)

-- 1个12位16路ADC与2个12位DAC

-- 2个模拟比较器与2个运算放大器

-- 4组32位定时器与24组PWM 16位计数器

-- 2个QEI与1个ECAP

● 内置硬体加密引擎（包含ECC/AES/DES/3DES/SHA/HMAC）

● 支持RTC实时时钟功能

● 内置芯片内温度传感器，精度 1;deg;C

● 144引脚HSFBGA小封装尺寸10x10毫米，0.8毫米间距，符合RoHS规范

● 工作温度范围: -40至85°C

目标应用:

● 马达/运动控制

● 数字讯号I/O控制

● 机器人

● 传感器数据采集

● EtherCAT转IO-Link主站网关

● EtherCAT Junction从站模块

● 传统通信模块

● 操作员HMI接口

图表

ASIX芯片选型指南
