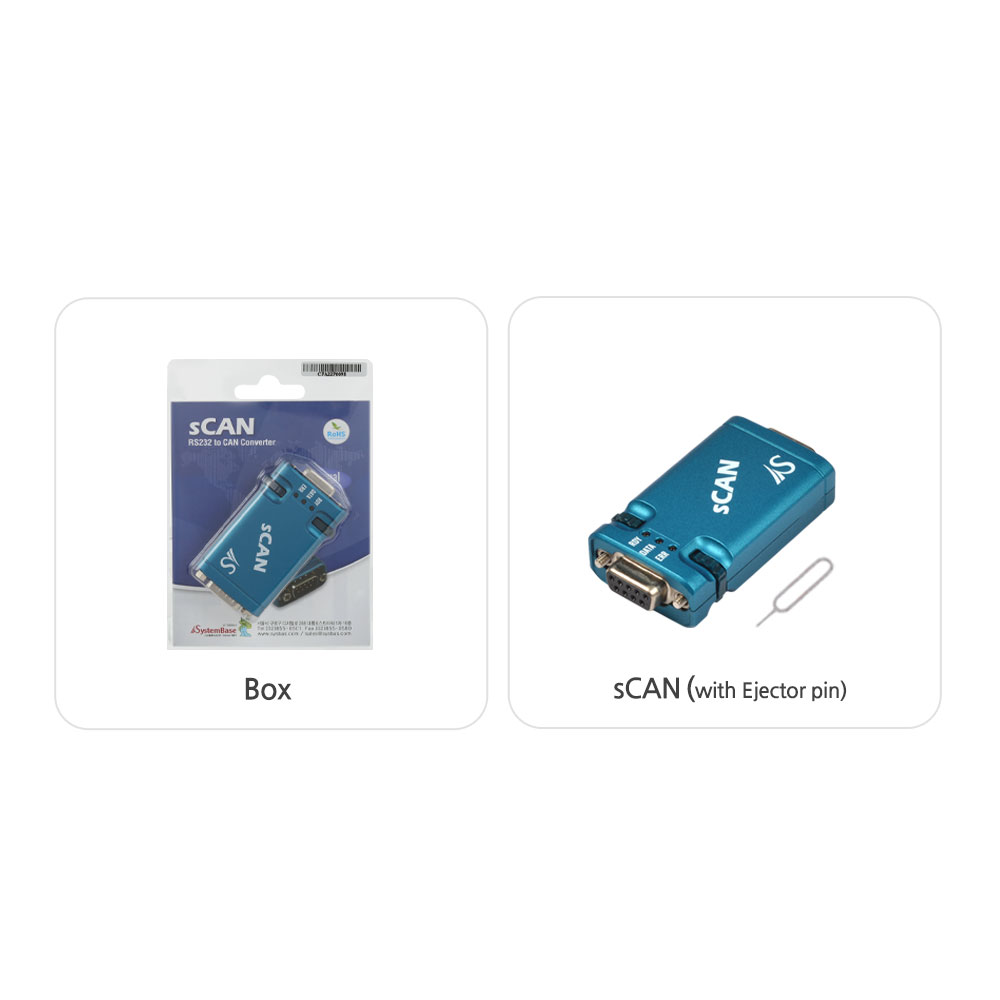

sCAN
– RS232转CAN转换器
– 支持CAN 2.0A / CAN 2.0B
– 最大CAN通信速度：1Mbps
– 最大串行通信速度：460.8Kbps
– 提供适用于Windows系统的图形用户界面（GUI）集成工具
– 提供串行命令和C代码
– 通过DB9或CAN VBus提供5VDC电源
– 工业级工作温度：-40 ~ 85°C（-40 ~ 185℉）
– 通过LED指示灯检查通信状态
– ±15KV静电放电（ESD）防护
概述
sCAN能将RS232信号转换为CAN信号，也能将CAN信号转换为RS232信号。其内置处理器可识别串行命令，用于修改配置或发送/接收CAN信号。CAN发送/接收命令可进行修改，因此用户无需改动他们正在使用的软件或系统。可通过终端向该设备发送命令，而为了与其他设备集成使用，还提供了sCAN实用程序，方便用户进行通信、测试和固件更新。
提供的CAN功能
sCAN提供可靠的通信，具备数据发送时的错误检测功能，并借助ART（自动重传）功能重新发送数据；当CAN总线关闭时，通过ABOR（自动总线关闭恢复）功能可实现自动恢复。
ID掩码
sCAN允许用户接收所需的CAN ID。利用掩码功能，仅需较轻的处理负载就能获取必要的CAN帧。此功能可通过终端或sCAN实用程序进行设置。
CANView
通过sCAN View可以查看发送错误计数（TEC）、接收错误计数（REC）和最后错误代码（LEC）。借助这些信息，用户在查看错误计数的变化时，能够轻松了解CAN总线的状态。
CANView - 测试
CANView拥有易于理解的图形用户界面（GUI），配置简单。用户可通过它监控和测试从sCAN接收的CAN数据。此外，监控到的CAN数据可以TXT格式保存，便于在数据分析时使用。
Specification
CAN
| Specification | CAN 2.0A and 2.0B |
|---|---|
| Maximum Distance | 1 km |
| Maximum Speed | 1 Mbps |

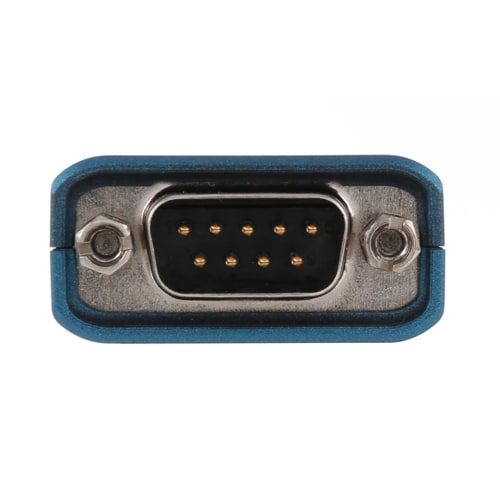

| Connector | DE9 Plug |
| Signals | CAN_H, CAN_L, VDD, GND |
EIA/TIA/RS-232
| Maximum Distance | 15 m |
|---|---|
| Maximum Speed | 460.8 kbps |

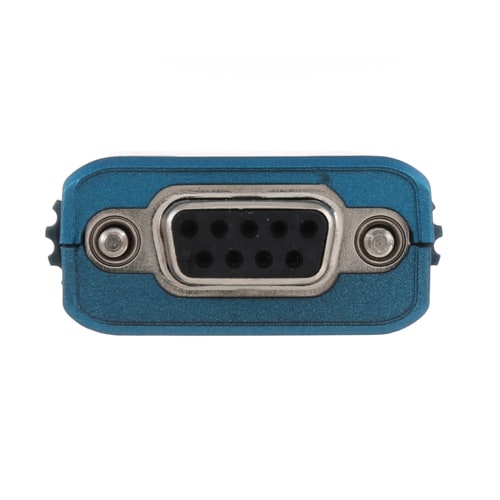

| Connector | DE9 Socket |
| Signals | TxD, RxD, GND, RTS, CTS, DTR, DSR |
Software
| Management Tool | CAN View |
|---|---|
| Configuration | CAN View |
| Utility (Supported OS) |
CANView for Windows 7/ 2008/ 8.1/ 10/ 2012 |
Hardware
| LED | RDY, DATA, ERR |
|---|---|
| Power Requirement | DC 5V: CAN VBUS or Serial |
| Dimensions | 34.9(W) x 67.1(L) x 16.5(H) mm |
| Weight | 23.3g |
Operating Environment
| Operating Temperature | -40~85 °C |
|---|---|
| Storing Temperature | -40~85 °C |
| Humidity | 5 ~ 95 % Non-condensing |
Certification
| Certification | CE, KC |
|---|
