WIZnet 网络连接器与网络变压器选型指南（HRW5500RE、HRW5500RS、HRW5500RV、HRW5500TE、HRW5500TP、HRW5500TT）
前言
本文聚焦 WIZnet 3款网络连接器与3款网络变压器，各型号在封装安装、电磁性能、结构设计上各有侧重，覆盖直插/贴片安装、通用/超薄空间、常规/高频抗干扰等场景，可匹配工业控制、消费电子、智能设备等多领域硬件需求，帮助用户快速锁定适配方案，降低选型与开发成本。
各型号核心特点
一、网络连接器（RJ45）
HRW5500RE
- DIP直插封装，卧式90°网口，2.5KV电磁隔离，双指示灯（左绿右黄），无EMI弹片。
- 适用：工业普通传感器网关、嵌入式简易联网终端。
HRW5500RS
- SMD贴片封装，卧式90°网口，2.5KV电磁隔离，带EMI弹片，支持自动化量产。
- 适用：消费电子智能设备、高频电磁环境工业终端。
HRW5500RV
- DIP直插封装，立式180°网口，2.5KV电磁隔离，双指示灯（左黄右绿）。
- 适用：工业立式安装设备、需区分指示灯状态的控制终端。
二、网络变压器
HRW5500TE
- SOP-16封装，单端口，1.5KV电磁隔离，通用型，回波损耗优异。
- 适用：嵌入式通用模块、工业PLC辅助电路、消费电子接口单元。
HRW5500TP
- SMD-16封装，单端口，1.5KV电磁隔离，贴片适配自动化量产，结构紧凑。
- 适用：批量消费电子、小型智能传感器、空间受限终端。
HRW5500TT
- SMD-16封装，单端口，1.5KV电磁隔离，超薄型结构。
- 适用：超薄智能设备、便携式联网终端、狭小空间嵌入式电路。
快速选型指南
| 决策维度 | 判断条件 | 推荐型号（RJ45） |
|---|---|---|
| 占板空间大小 | 需要分离还是集成 | 集成：HRW5500RS、HRW5500RV、HRW5500RE |
| 网口朝向需求 | 需要立式还是卧式 | 立式：HRW5500RV 卧式：HRW5500RE、HRW5500RE |
| 封装要求 | 需要贴片还是DIP | 贴片：HRW5500RS DIP:HRW5500RV、HRW5500RE |
| 决策维度 | 判断条件 | 推荐型号（变压器） |
|---|---|---|
| POE | 是否需要POE | 支持POE:HRW5500TP |
| 高低需求 | 是否对高低有需求 | 超薄：HRW5500TT |
核心参数&特色对比表

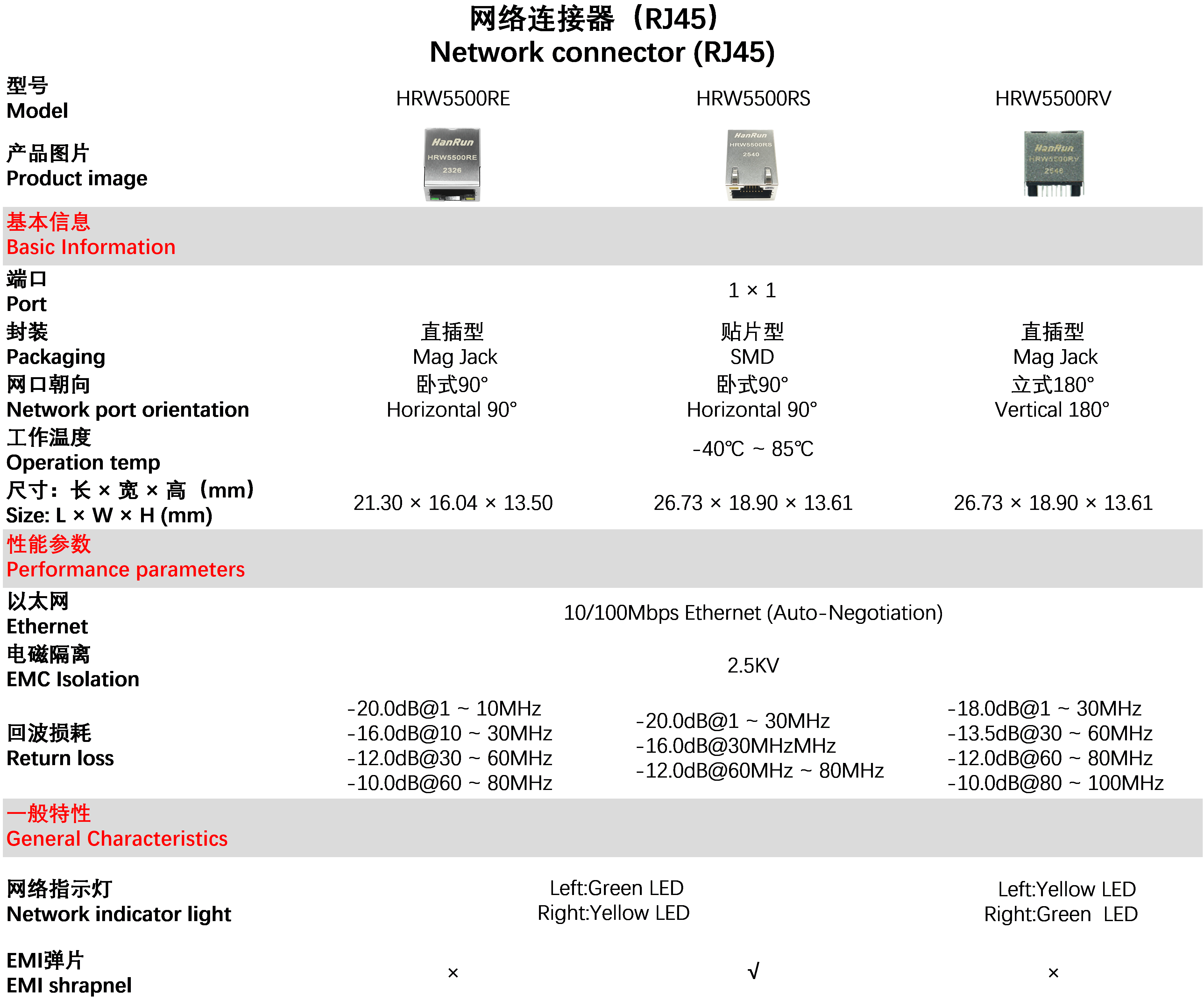

网络连接器
| 型号 | 核心配置 | 特色功能 | 适配场景 |
|---|---|---|---|
| HRW5500RE | DIP/卧式90°/2.5KV/10/100Mbps自适应 | 双指示灯（左绿右黄） | 工业普通传感器网关、嵌入式简易终端 |
| HRW5500RS | SMD/卧式90°/2.5KV/10/100Mbps自适应 | 双指示灯、自动化量产适配 | 消费电子设备、高频电磁环境工业终端 |
| HRW5500RV | DIP/立式180°/2.5KV/10/100Mbps自适应 | 双指示灯（左黄右绿）、立式安装 | 工业立式设备、指示灯区分需求终端 |

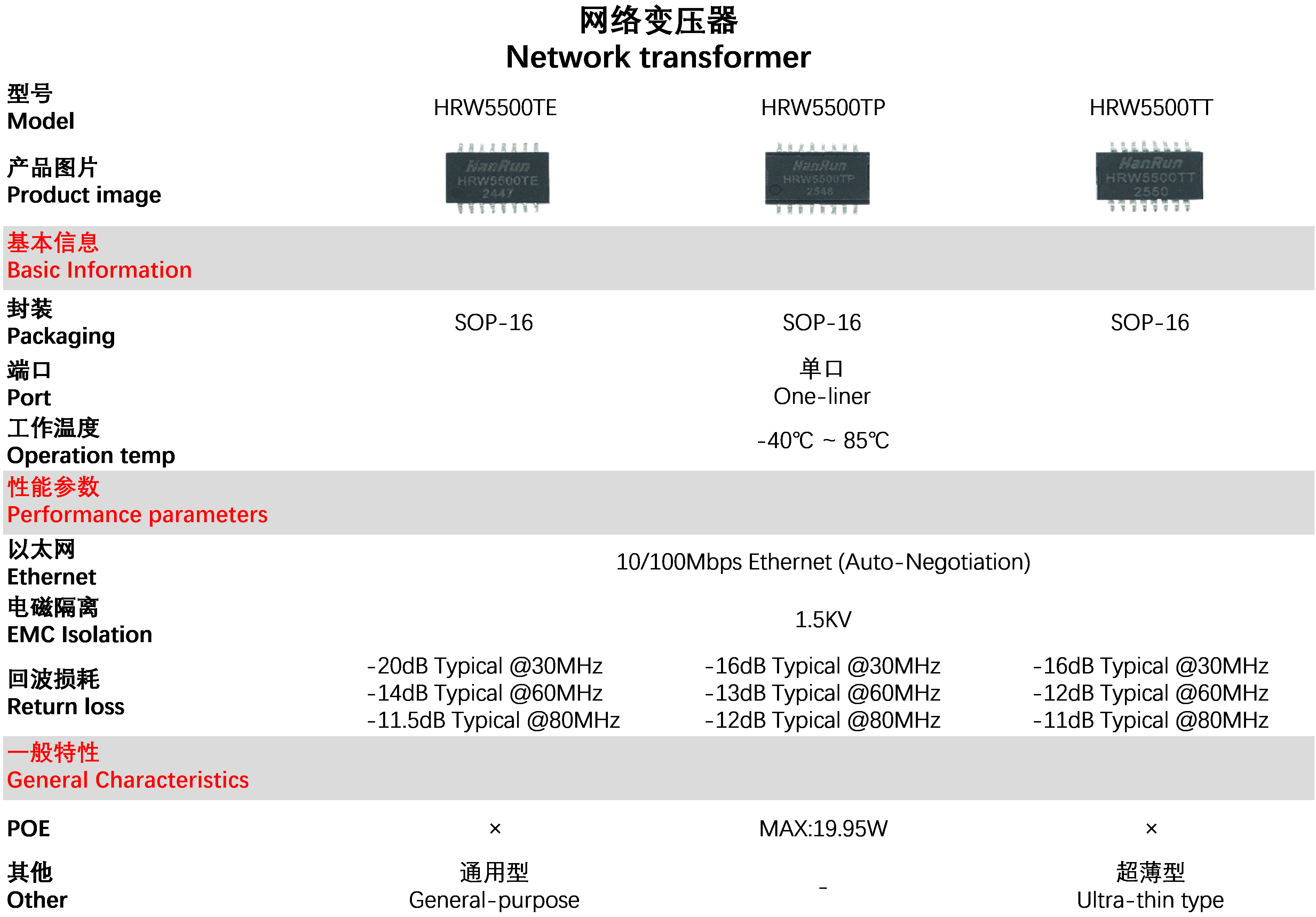

网络变压器
| 型号 | 核心配置 | 特色功能 | 适配场景 |
|---|---|---|---|
| HRW5500TE | SOP-16/单口/1.5KV/10/100Mbps自适应 | 通用型、优异回波损耗、无POE | 嵌入式模块、PLC辅助电路、消费电子接口 |
| HRW5500TP | SMD-16/单口/1.5KV/10/100Mbps自适应 | 贴片封装、自动化量产、结构紧凑 | 批量消费电子、小型传感器、空间受限终端 |
| HRW5500TT | SMD-16/单口/1.5KV/10/100Mbps自适应 | 超薄结构、兼顾轻薄与稳定性 | 超薄智能设备、便携式终端、狭小空间电路 |
常见选型疑问 Q&A
Q1：直插（DIP）与贴片（SMD）封装如何选？
A1：直插型适配手工焊接、小批量场景；贴片型适配自动化量产，优化空间利用率，适合高密度布局。
Q2：网络指示灯的核心价值是什么？
A2：直观反馈链路通断及数据传输状态，简化设备调试与故障排查，适配现场维护类 设备。
Q3：电磁隔离电压越高越好吗？
A3：按需选型，工业/户外设备选2.5KV强化抗干扰，普通消费电子选1.5KV兼顾成本与实用性。
典型应用案例参考
网口
- HRW5500RS：迷你以太网Dongle、小型PLC、智能网关
- HRW5500RE：旧款NIC、机顶盒、医疗监护仪
- HRW5500RV：桌面路由器、工业交换机、安防NVR
变压器
- HRW5500TT：超薄迷你网卡、PC卡、超薄工业网关
- HRW5500TE：工业控制卡、通用路由器、机顶盒
- HRW5500TP：PoE摄像头、PoE无线AP、PoE门禁
文章转载自WIZnet官方平台。
--------------------------------------------------
